Sika Waterbar® WP AF-600 AT
Aussen liegendes Arbeitsfugenband mit Injektionskanal

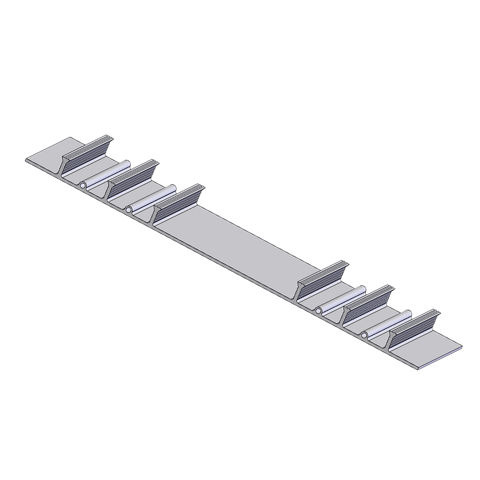

Einseitig einbetoniertes Fugenband (PVC-P) mit integriertem Injektionskanal zur Abdichtung von Arbeitsfugen im Tunnelbau. Breite: 600 mm
- Dauerhaft flexibel
- Durchgängig homogenes Fugenband
- Beidseitiger Schweisslappen
- Geeignet für Maschinenschweissung auf der Baustelle
- Mit Injektionskanälen ausgestattet
- Beständig gegen natürliche im Grundwasser und Boden vorkommende aggressive Stoffe
- Robustes Produkt für den Einsatz unter harten Bedingungen
- PVC-P Membranen mit Heissluft verschweissbar
Anwendung
- Abdichtung von Arbeitsfugen (Betonierfugen)
- Für den Stollen- und Tunnelbau
- Besonders geeignet zur Abschottung von Sikaplan® WP Kunststoff-Dichtungsbahnen (PVC-P)
- Fugenbänder sind mit Injektionskanälen ausgestattet
Vorteile
- Dauerhaft flexibel
- Durchgängig homogenes Fugenband
- Beidseitiger Schweisslappen
- Geeignet für Maschinenschweissung auf der Baustelle
- Mit Injektionskanälen ausgestattet
- Beständig gegen natürliche im Grundwasser und Boden vorkommende aggressive Stoffe
- Robustes Produkt für den Einsatz unter harten Bedingungen
- PVC-P Membranen mit Heissluft verschweissbar
Verpackung
| Rollen: | Nach Abmessung |
Farbe
| Grau |
|
Produktedetails
UMWELTINFORMATIONEN
- Enthält keine DOP Weichmacher
- Enthält keine Bleistabilisatoren
PRÜFZEUGNISSE
ÖBV-Richtlinie "Tunnelabdichtungen" Tabelle 4.9: SKZ-TeConA GmbH, Würzburg (DE) - Prüfbericht Nr. 114519/15 (2015)
Chemische Basis
PVC-P
Haltbarkeit
Im ungeöffneten Originalgebinde: 60 Monate ab Produktionsdatum
Lagerbedingungen
Lagertemperatur zwischen +5 °C und +30 °C.
Fugenbänder müssen in der Originalverpackung, liegend, kühl und trocken gelagert werden.
Fugenbänder müssen gegen direkte Sonneneinstrahlung, Regen, Schnee, Eis etc. geschützt werden.
Gesamtbreite
| Sika Waterbar® | Gesamtbreite a |
| WP AF-600/34 Inject: | 600 mm |
Dicke
| Sika Waterbar® | Dicke c |
| WP AF-600/34 Inject: | 4.0 mm |
Sperranker
| Sika Waterbar® | Anzahl der Rippen | Höhe der Rippen | Anzahl Injektionskanäle |
| WP AF-600/34 Inj.: | 6 Stück | 30 mm | 4 Stück |
Systemaufbau
Kompatibel mit:
- Sikaplan® WP Protection Sheet: Schutzbahn aus PVC-P
- Sikaplan® WP Abdichtungsbahnen
- Sika Waterbar® WP AF Typen
Shore A Härte
| 75 (±5) | (DIN 53505) |
Zugfestigkeit
| > 12 N/mm2 | (EN ISO 527-1, -2) |
Dehnung
| > 300 % | (EN ISO 527-1, -2) |
Weiterreissfestigkeit
| > 12 N/mm | (ISO 34-1) |
Brandverhalten
| Klasse E | (EN ISO 11925-2, EN 13501-1) |
Chemische Beständigkeit
Beständig gegen viele Chemikalien. Bitte Technischen Verkaufsberater der Sika Schweiz AG kontaktieren.
Maximale Temperatur der Flüssigkeiten
| Drückendes Wasser: | Min. -20 °C, max. +40 °C |
| Nicht drückendes Wasser: | Min. -20 °C, max. +60 °C |
Applikation
Lufttemperatur
Min. +5 °C, max. +35 °C
UNTERGRUNDBESCHAFFENHEIT
Ortsbeton
Sauber, eben, homogen, fett- und ölfrei, frei von losen Teilen.
Spritzbeton
Es dürfen keine Stahlfasern an der Oberfläche abstehen.
Lokale Unebenheiten der Spritzbetonoberfläche dürfen das Verhältnis Bossenabstand zu Bossentiefe von 5:1 nicht unterschreiten und müssen einen Mindestradius von 20 cm aufweisen.
Undichte Stellen müssen mit einem wasserdichten Stopfmörtel abgedichtet oder mit FlexoDrain W drainiert werden.
Wo erforderlich soll eine dünne Gunitschicht von mindestens 5 cm Dicke, mit Zuschlagstoffen nicht grösser als 4 mm Durchmesser, auf eine raue Spritzbetonoberfläche appliziert werden.
Stahlteile (Stahlträger, Armierungsnetze, Anker usw.) müssen mit 5 cm Gunit überdeckt werden.
Die Oberfläche des Spritzbetons muss gereinigt werden (keine losen Steine, Nägel, Drähte).
