Sika® CarboDur® S

Sika® CarboDur® S

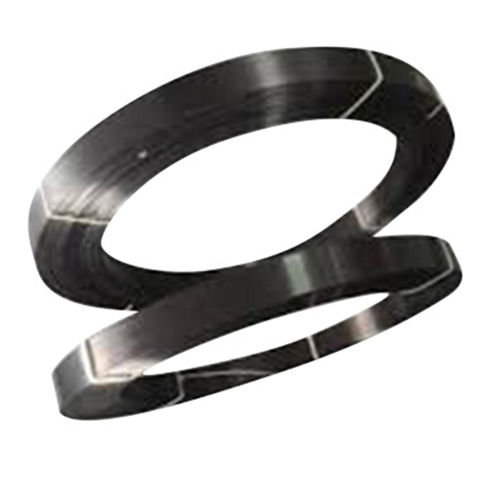

Kohlefaserlamellen für statische Verstärkungen

Pultrudierte Lamellen aus kohlenstofffaserverstärktem Kunststoff (CFRP) für die strukturelle Tragwerksverstärkung von Beton, Holz und Mauerwerk. Mittelwerte: E-Modul: 170'000 N/mm2; Zugfestigkeit: 3'100 N/mm2

  • Keine Korrosion
  • Hohe Festigkeit
  • Ausgezeichnete(r) Dauerhaftigkeit und Ermüdungswiderstand
  • Beliebige Lieferlängen, keine Stösse notwendig
  • Geringe Bauhöhe
  • Leicht transportierbar (Rollen)

  • Lamellenkreuzungen einfach ausführbar
  • Geringes Eigengewicht und somit einfach zu installieren, auch über Kopf (ohne Hilfskonstruktion)
  • Minimale Vorbereitung der Lamellen notwendig
  • Saubere Kanten ohne herausstehende Fasern durch Pultrusion
  • Prüfberichte und Zulassungen in vielen Ländern weltweit
Produktdatenblatt Alle Dokumente

Anwendung

  • Erhöhung des Biegewiderstandes bei positiven und negativen Momenten
  • Verstärkung von Mauerwerk
  • Aufnahme von Querzugspannungen und Schubkräften
  • Werden mit Sikadur®-30 als externe Tragwerkselemente mit der Gebäudestruktur verklebt.

Vorteile

  • Keine Korrosion
  • Hohe Festigkeit
  • Ausgezeichnete(r) Dauerhaftigkeit und Ermüdungswiderstand
  • Beliebige Lieferlängen, keine Stösse notwendig
  • Geringe Bauhöhe
  • Leicht transportierbar (Rollen)

  • Lamellenkreuzungen einfach ausführbar
  • Geringes Eigengewicht und somit einfach zu installieren, auch über Kopf (ohne Hilfskonstruktion)
  • Minimale Vorbereitung der Lamellen notwendig
  • Saubere Kanten ohne herausstehende Fasern durch Pultrusion
  • Prüfberichte und Zulassungen in vielen Ländern weltweit

Verpackung

Sika® CarboDur®

Rolle

S626:

100 m

Übrige Typen:

250 m

Zuschnitt:

Nach Mass

Farbe

Kohlenstofffaserverstärkter Kunststoff (Epoxidharzmatrix), schwarz

Produktedetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • EMPA, Dübendorf (CH): Applikation von Sika® CarboDur® CFK-Lamellen an vorgespannten Plattenstreifen unter schwingender Beanspruchung mit anschliessendem Bruchversuch - Prüfbericht Nr. 418 931/1
  • EMPA, Dübendorf (CH): Kleben von CFK-Lamellen unter dynamischer Beanspruchung - Statische Versuche an vorgespannten Plattenstreifen, die nachträglich mit CFK-Lamellen verstärkt wurden - Prüfbericht Nr. 170 569
  • EMPA, Dübendorf (CH): Betonausziehversuche von CFK-Lamellen - Prüfbericht Nr. 170 469
  • EMPA, Dübendorf (CH): Statische Dehnungsversuche an 6 mit Sika® CarboDur® verstärkten Betonbalken - Prüfbericht Nr. 154 490/1
  • EMPA, Dübendorf (CH): Prüfung des Sika Anrollverfahrens auf Hohlstellen mit Infrarot-Thermografie - Prüfbericht Nr. 154 490
  • EMPA, Dübendorf (CH): Brandversuche an nachträglich verstärkten Trägern aus Beton - Prüfbericht Nr. 148 795
Produktinformation

Haltbarkeit

Ist innerhalb von 5 Jahren ab Produktionsdatum zu applizieren.

Lagerbedingungen

Lagertemperatur bis max. +50 °C. Trocken lagern. Vor direkter Sonneneinstrahlung schützen.

Transport: Nur in Originalverpackung oder in einer adäquaten, gegen mechanische Einwirkungen geschützten, Verpackung.

Dichte

~ 1.60 kg/l

Abmessungen

Sika® CarboDur®

Breite

Dicke

Querschnittsfläche

S512

50 mm

1.2 mm

60 mm2

S614

60 mm

1.4 mm

84 mm2

S626

60 mm

2.6 mm

156 mm2

S812

80 mm

1.2 mm

96 mm2

S814

80 mm

1.4 mm

112 mm2

S914

90 mm

1.4 mm

126 mm2

S1012

100 mm

1.2 mm

120 mm2

S1014

100 mm

1.4 mm

140 mm2

S1214

120 mm

1.4 mm

168 mm2

S1512

150 mm

1.2 mm

180 mm2

S1514

150 mm

1.4 mm

210 mm2

Faservolumengehalt

> 68 %
Systeminformationen

Systemaufbau

Der folgende Systemaufbau ist zwingend einzuhalten:

Externe Verstärkungslamellen:

Sika® CarboDur® S

Epoxidharz-Kleber:

Sikadur®-30

Für detaillierte Informationen zu den Epoxidharz-Klebern sind die entsprechenden Produktdatenblätter zu beachten.
Informationen zur Anwendung

Laminat Zugfestigkeit

Mittelwert:

3 100 N/mm2

5 % Fraktilwert:

2 900 N/mm2

Werte in Faserlängsrichtung.

Laminat E-Modul (Zug)

Mittelwert:

170 000 N/mm2

5 % Fraktilwert:

165 000 N/mm2

Werte in Faserlängsrichtung.

Laminat Bruchdehnung

Mittelwert:

1.80 %

Wert in Faserlängsrichtung.

Brandverhalten

Bei Bedarf können die Sika® CarboDur® CFK Lamellen oder die Endverankerungen mit Brandschutzplatten geschützt werden.

Glasübergangstemperatur

> +100 °C

(EN 61006)

Applikation

Verbrauch

Verbrauch

Lamellen-Breite

Sikadur®-30

50 mm

0.25 - 0.35 kg/m

60 mm

0.30 - 0.40 kg/m

80 mm

0.40 - 0.55 kg/m

90 mm

0.50 - 0.70 kg/m

100 mm

0.55 - 0.80 kg/m

120 mm

0.65 - 1.00 kg/m

150 mm

0.85 - 1.25 kg/m

Der Materialverbrauch ist abhängig von der Oberfläche, Profil und Rauigkeit des Untergrundes sowie von Lamellen-Überkreuzungen und der Abfallmenge. Der effektive Verbrauch kann daher höher sein.
Anwendungsschritte

UNTERGRUNDBESCHAFFENHEIT

Sika® CarboDur® S als Klebebewehrung auf Beton

Empfohlene min. Haftzugfestigkeiten des Betonuntergrundes nach Untergrundvorbereitung:

Mittelwert:

2.0 N/mm2

Mindestwert:

1.5 N/mm2

Die tatsächliche Haftzugfestigkeit des Betonuntergrundes ist zwingend zu prüfen.


Sollte der Betonuntergrund die Mindestanforderungen an die Haftzugfestigkeit nicht erfüllen, stehen folgende Alternativen mit Sika® Produkten zur Verfügung:

  • Sika® CarboDur® Schlitzlamellen (Typ S)
  • SikaWrap® Verstärkungsgewebe


Der Beton muss älter als 28 Tage sein (abhängig von Nachbehandlungsbedingungen, Betonsorte etc.).


Ebenheit des Untergrundes gemäss SIA 166:

2 m Länge:

Max. 5 mm

0.3 m Länge:

Max. 1 mm

UNTERGRUNDVORBEREITUNG

Beton und Mauerwerk

Der Untergrund muss tragfähig, trocken, sauber und frei von Zementhaut, Eis, stehendem Wasser, Fett und Öl, alten Oberflächenbehandlungen oder Anstrichen sowie losen und schlecht haftenden Teilen sein.


Als Untergrundvorbehandlung eignet sich Sandstrahlen oder Schleifen. Staub muss mit einem Staubsauger entfernt werden.


Betonreparaturen und Unebenheitsausgleichungen müssen mit einer der folgenden kraftschlüssigen Reparatur-Materialien ausgeführt werden:

Sikadur®-41+ oder Sikadur®-30, verfüllt mit maximal 1:1 Gew.-Teilen Sika® Quarzsand 0.3-0.9 mm. Für eine bessere Haftung ist Sikadur®-30 vorgängig als Kratzspachtelung auf dem Betonuntergrund aufzubringen.


Wenn die Arbeiten mehr als 2 Tage vor der Applikation der Lamellen ausgeführt werden, muss die Oberfläche aufgeraut werden, damit eine gute Haftung zwischen Sikadur®-30 und Sikadur®-41+ gewährleistet ist (siehe entsprechende Produktdatenblätter):

Sika MonoTop®-1010 mit Sika MonoTop®-4012 oder SikaTop® Armatec®-110 EpoCem® als Haftbrücke (siehe entsprechende Produktdatenblätter).


Holz

Vorbereiten durch Hobeln oder Schleifen. Staub sowie lose Teile müssen mittels Staubsauger entfernt werden.


Vor Anbringen der mit Kleber versehenen Lamelle ist der Holzuntergrund ebenfalls mit einer dünnen Schicht Kleber zu versehen, um Porenbildung in der Grenzfläche zu verhindern.
