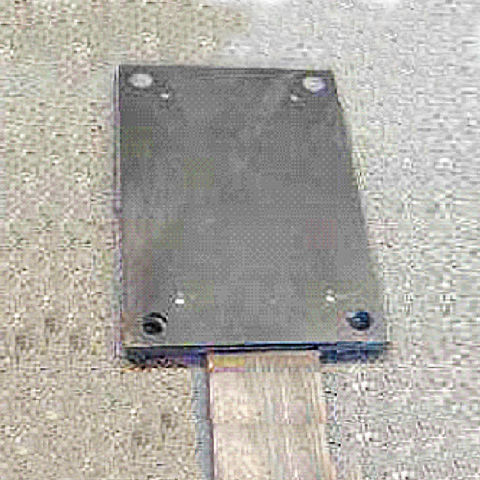

Sika® CarboDur® Endverankerung

Verankerungshilfsmittel für Sika CarboDur® Lamellen

Verankerungshilfsmittel gemäss SIA 166 "Klebebewehrung", damit können höhere Verankerungswiderstände oder kürzere Verankerungslängen erreicht werden.

  • Einfache Applikation
  • Kein Spitzen
  • Keine speziellen Werkzeuge
  • Geringes Gewicht
  • Geringe Aufbauhöhe
  • Signifikante Erhöhung der Endverankerungskraft (siehe Tabelle)
Produktdatenblatt Alle Dokumente

Anwendung

Endverankerung Typ A (120 x 190 x 3 mm)
  • Sika® CarboDur® S512
  • Sika® CarboDur® S614
  • Sika® CarboDur® S626
  • Sika® CarboDur® M514
  • Sika® CarboDur® M614

Endverankerung Typ B (160 x 210 x 3 mm)
  • Sika® CarboDur® S812
  • Sika® CarboDur® S814
  • Sika® CarboDur® S914
  • Sika® CarboDur® S1012
  • Sika® CarboDur® S1014

  • Sika® CarboDur® M814
  • Sika® CarboDur® M914
  • Sika® CarboDur® M1014

Endverankerung Typ C (210 x 230 x 3 mm)
  • Sika® CarboDur® S1214
  • Sika® CarboDur® S1512
  • Sika® CarboDur® S1514
  • Sika® CarboDur® M1214
  • Sika® CarboDur® M1514

Vorteile

  • Einfache Applikation
  • Kein Spitzen
  • Keine speziellen Werkzeuge
  • Geringes Gewicht
  • Geringe Aufbauhöhe
  • Signifikante Erhöhung der Endverankerungskraft (siehe Tabelle)

Verpackung

Beutel mit Sika® CarboDur® Endverankerung für die Endverankerung von 1 Sika® CarboDur® Lamelle (Anfang und Ende, 4 Platten), inkl. notwendigen Schrauben.

Farbe

Stahl S235, Oberfläche gestrahlt

Pro Verankerungsbereich werden 2 Verankerungsplatten (1 x ohne Nocken, 1 x mit Nocken) benötigt.

Produktedetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

ZHAW - Zürcher Hochschule für Angewandte Wissenschaften, Winterthur (CH): Prüfbericht "CarboDur® Endverankerungen"
Produktinformation

Haltbarkeit

Unbegrenzt, sofern die Lagerbedingungen eingehalten werden.

Lagerbedingungen

Trocken lagern. Vor direkter Sonneneinstrahlung schützen.

Bei einmal geöffneten oder beschädigten Gebinden kann es zu Korrosion der Stahlteile kommen.

Abmessungen

Typ A

Typ B

Typ C

Breite:

120 mm

160 mm

210 mm

Länge:

190 mm

210 mm

230 mm

Dicke:

3 mm

3 mm

3 mm

Stärke (eingebaut):

~ 10 mm

~ 10 mm

~ 10 mm
Systeminformationen

Systemaufbau

In der folgenden Tabelle sind die Tragwiderstände der Sika® CarboDur® Endverankerung pro Lamelle auf Bemessungsniveau angegeben.


Bemessungsverankerungskraft Fb,Rd der Endverankerung bei Betonzugfestigkeit fctH

Lamelle

Endverankerung

1.5 N/mm2

3.0 N/mm2

S512

Typ A

40 kN

40 kN

S614

Typ A

40 kN

45 kN

S626

Typ A

40 kN

45 kN

S812

Typ B

55 kN

55 kN

S814

Typ B

55 kN

55 kN

S914

Typ B

55 kN

60 kN

S1012

Typ B

55 kN

70 kN

S1014

Typ B

55 kN

70 kN

S1214

Typ C

65 kN

80 kN

S1512

Typ C

65 kN

85 kN

S1514

Typ C

65 kN

85 kN

M514

Typ A

40 kN

40 kN

M614

Typ A

40 kN

45 kN

M814

Typ B

55 kN

55 kN

M914

Typ B

55 kN

60 kN

M1014

Typ B

55 kN

70 kN

M1214

Typ C

65 kN

80 kN

M1514

Typ C

65 kN

85 kN


Als Vergleich sind die maximalen Verankerungskräfte  der Lamellen ohne  Enverankerungen nach Norm SIA 166 angegeben.


Max. Bemessungsverankerungskraft Fb0,Rd und Verankerungslänge lb0d ohne Endverankerung bei Betonzugfestigkeit fctH

Lamelle

1.5 N/mm2

3.0 N/mm2

S512

11.1 kN  |  262 mm

15.7 kN  |  185 mm

S614

14.4 kN  |  283 mm

20.4 kN  |  200 mm

S626

18.9 kN  |  371 mm

26.7 kN  |  262 mm

S812

17.8 kN  |  262 mm

25.2 kN  |  185 mm

S814

19.2 kN  |  283 mm

27.2 kN  |  200 mm

S914

21.6 kN  |  283 mm

30.6 kN  |  200 mm

S1012

22.2 kN  |  262 mm

31.5 kN  |  185 mm

S1014

24.0 kN  |  283 mm

34.0 kN  |  200 mm

S1214

28.8 kN  |  283 mm

40.8 kN  |  200 mm

S1512

33.4 kN  |  262 mm

47.2 kN  |  185 mm

S1514

36.0 kN  |  283 mm

51.0 kN  |  200 mm

M514

13.4 kN  |  316 mm

18.9 kN  |  223 mm

M614

16.1 kN  |  316 mm

22.7 kN  |  223 mm

M814

21.4 kN  |  316 mm

30.3 kN  |  223 mm

M914

24.1 kN  |  316 mm

34.1 kN  |  223 mm

M1014

26.8 kN  |  316 mm

37.9 kN  |  223 mm

M1214

32.1 kN  |  316 mm

45.5 kN  |  223 mm

M1514

40.2 kN  |  316 mm

56.8 kN  |  223 mm
Informationen zur Anwendung

Brandverhalten

Bei Bedarf können die Sika® CarboDur® CFK Lamellen oder die Endverankerungen mit Brandschutzplatten geschützt werden.

Applikation

Verbrauch

Verbrauch

Sika® CarboDur® Endverankerung und Sikadur®-30

Typ A:

~ 0.6 kg pro Lamelle

(2 Verankerungen, 4 Platten)

Typ B:

~ 1.0 kg pro Lamelle

(2 Verankerungen, 4 Platten)

Typ C:

~ 1.5 kg pro Lamelle

(2 Verankerungen, 4 Platten)

Der Materialverbrauch ist abhängig von der Oberfläche, Profil und Rauigkeit des Untergrundes sowie von Lamellen-Überkreuzungen und der Abfallmenge. Der effektive Verbrauch kann daher höher liegen.
Anwendungsschritte

UNTERGRUNDBESCHAFFENHEIT

Die Untergrundfestigkeit (Beton, Mauerwerk, Naturstein) muss in jedem Fall getestet werden. Durchschnittliche Haftzugfestigkeit des vorbereiteten Betonuntergrundes sollte 2.0 N/mm2, mindestens aber 1.5 N/mm2, betragen.


Unebenheiten (Sika® CarboDur® Lamellen)

(SIA 166, FIB 14)

Beton muss älter als 28 Tage sein (abhängig von der Umgebung und Festigkeitsentwicklung).


Die zu verklebende Oberfläche muss eben sein, die maximale Absatzgrösse beträgt 0.5 mm. Ebenheit mit einer Metalllatte testen. Toleranz auf 2 m Länge maximal 5 mm und für 0.3 m Länge maximal 1 mm.
