2017
Zürich

Projektbeschrieb

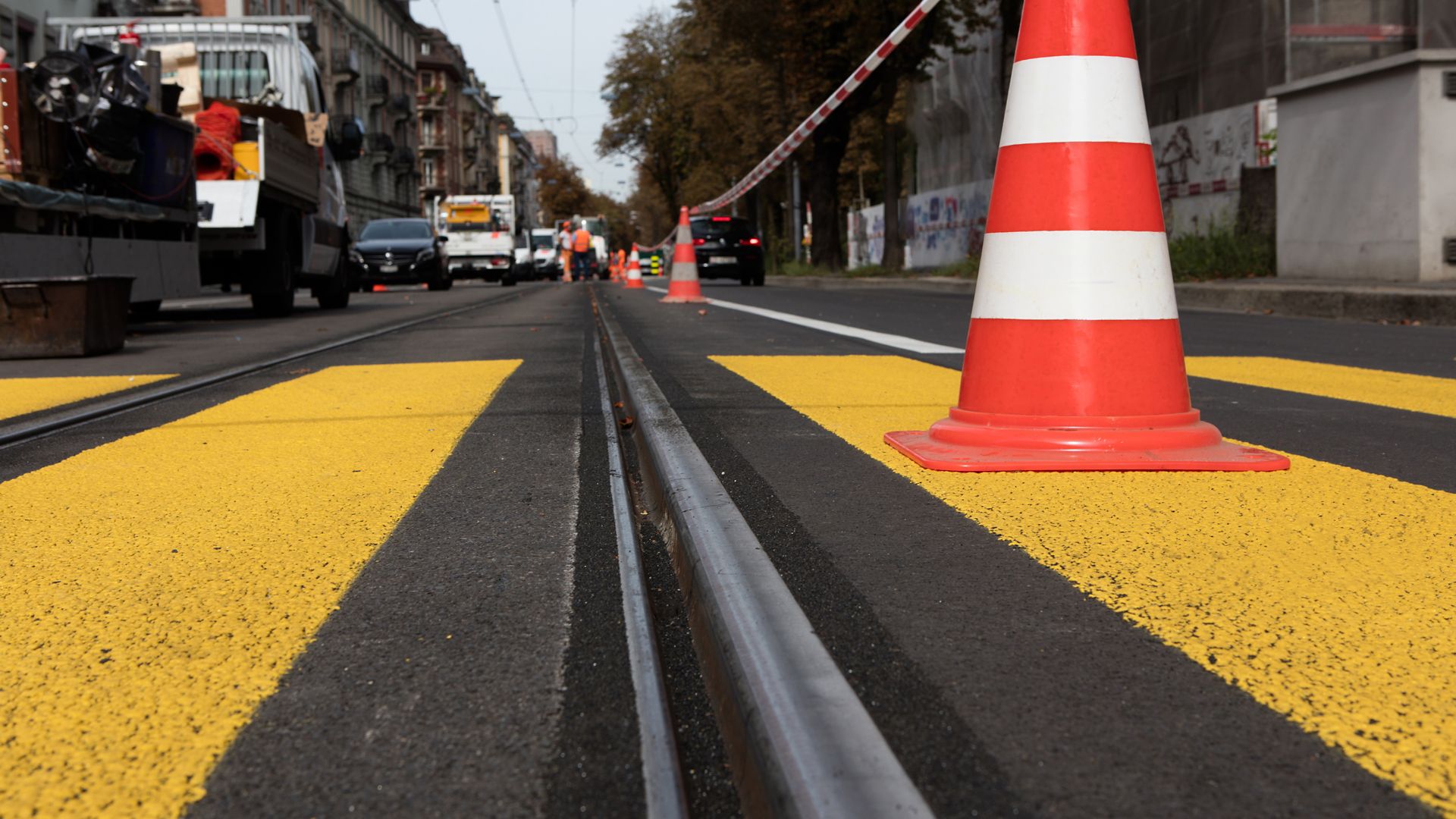

Schon seit Jahren setzt die VBZ auf zusätzliche Dichtungsmassnahmen zwischen Tramgleis und Strasse, um die Nutzungsdauer der Verkehrsflächen zu verbessern. So sollen Bewegungen durch thermisch bedingte Längenänderungen aufgenommen und ein Eindringen von Feuchte und Wasser verhindert werden. Es können dadurch in der kalten Jahres-zeit keine Schäden im angrenzenden Belag entstehen. Bis anhin wurde über Jahre auf Heissbitumenverguss mit all seinen Vor- und Nachteilen gesetzt. Bitumen weist ein thermoplastisches Verhalten auf, welches einen positiven Effekt infolge von selbstheilenden Eigenschaften mit sich bringt. Infolge  physikalischer Beanspruchung gehen jedoch die Anforderungen an die Ästhetik verloren. Risse, lokale Beschädigungen, eingearbeiteter Abfall sind nebst dem Verteilen von Bitumen auf der Fahrbahnoberfläche keine Seltenheit. So wird eine frühzeitige Instandsetzung oft unumgänglich. Für eine längere Nutzungsdauer der Verkehrsfläche wurde für die Instandsetzung des Strassenbelags an der Stauffacher- und Feldstrasse ein elastischer Polymerverguss nach Spezifikationen der VBZ ausgeschrieben. Fugen im Strassenbereich sollten wegen ihres Volumens und ihrem spezifischen Querschnitt von ~ 1:1 nur mit reaktiven, boosterfähigen oder 2-Komponenten-Dichtstoffen erfolgen.

Anforderungen / Herausforderungen

Bei diesem Objekt kam es zu einem Nachteinsatz in Zusammenarbeit mit der Reparatur- und Sanierungstechnik Nord AG. Zu den Einflussfaktoren gehörten vor allem die schwankenden Temperaturen und Wettereinflüsse. Tagsüber war die Strasse für der Privatverkehr freigegeben (im gemischten Bahnkörper). Der Busverkehr verlief immer ab 5 Uhr morgens bis 1 Uhr nachts. Als grösste Schwierigkeit stellte sich der systembedingte höhere Anspruch an die Fugenflanken heraus. Vorhandene Bitumenklebemasse musste mit Sandstrahlen gänzlich entfernt werden.

Sika Lösung

Durch den Einbezug unserer Spezialisten, konnten wir dem Kunden eine optimale Lösung präsentieren, um die bestehenden Bitumenfugen durch Polymerguss zu ersetzen. Zum Einsatz kam ein beschleunigter, selbstverlaufender 1-Komponenten-Dichtstoff. Hinsichtlich Verarbeitung, Wirtschaftlichkeit und eine verlängerte Nutzungsdauer – die optimale Lösung. Das Absanden mit schwarzem Quarzsand trug wesentlich dazu bei, die hohen Anforderungen an Ästhetik und eine zeitnahe Befahrbarkeit zu erfüllen. Der Sikaflex®-406 Pavement CH überzeugt nicht nur durch die hohen mechanischen Werte und eine hohen Lebensdauer sondern auch durch seine hohe Klebkraft. Das Resultat ist eine dauerhafte Adhäsion sowohl an Gleiskopf, wie auch am Asphalt und ein starker Verbund mit dem eingestreuten Quarzsand.

Projekt Beteiligte

Bauherr:
VBZ, Verkehrsbetriebe Zürich, Zürich

Bauingenieur:
Projektleitung VBZ

Verarbeiter:
RSAG Sanierungstechnik Nord AG, Wallisellen

Technische Beratung:
Sika Schweiz AG

Eingesetzte Sika-Produkte

  • Sikaflex®-406 Pavement CH:
    6'000 kg
  • Sika® Primer-3 N: 12 l
