Rinforzo strutturale passerella nei du pays d'Enhaut (VD-CH)

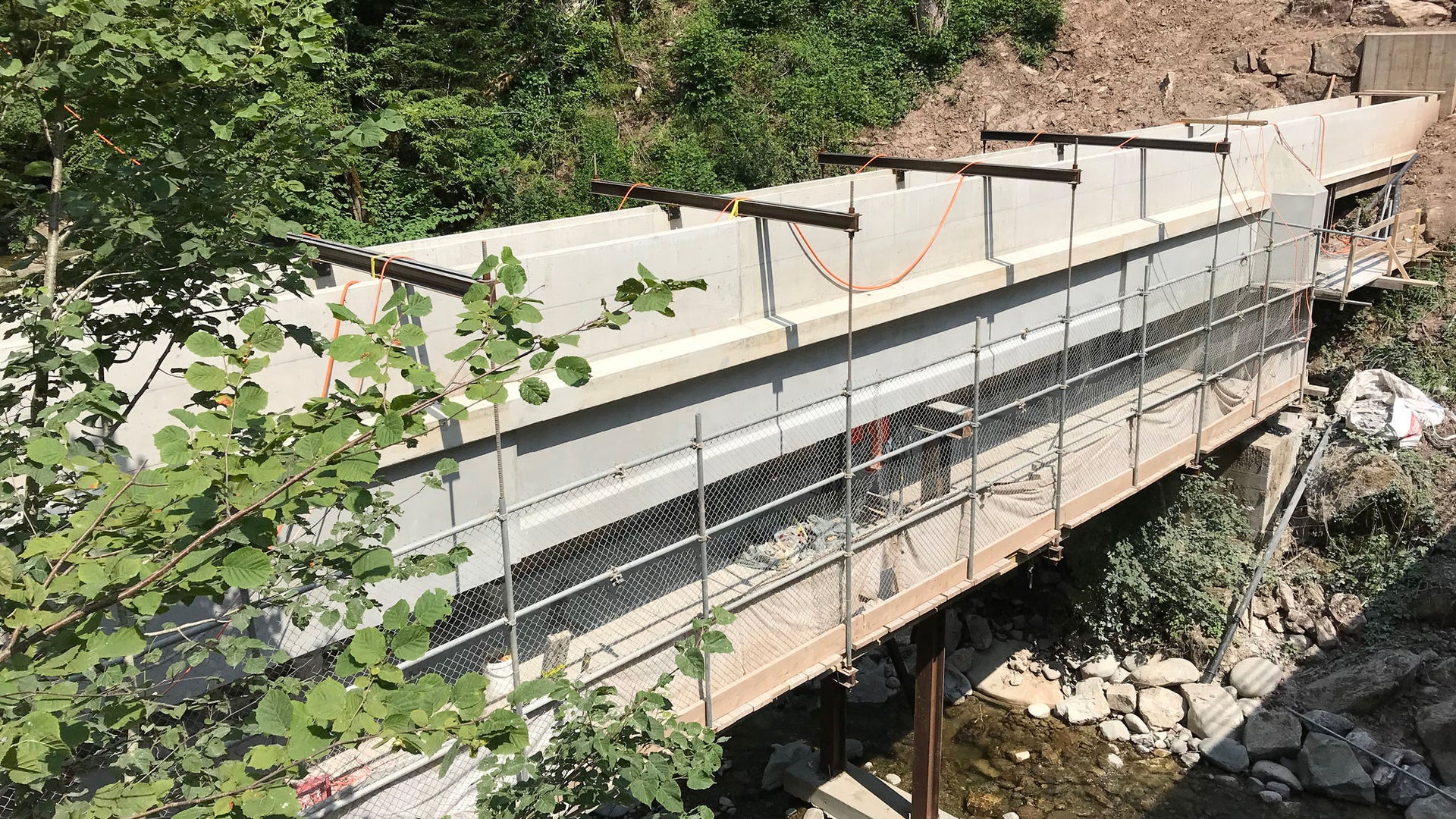

Le tubazioni della “Passerelle dei pays d’Enhaut” a St-Legier-Fenil fanno parte del sistema di approvvigionamento idrico della città di Losanna. Nell’ambito del rifacimento completo della struttura portante, anche le due travi principali, con una luce di circa 18 m, sono state rinforzate contro le sollecitazioni di taglio nelle zone di appoggio. Ciò si e reso necessario a causa dell’invecchiamento della struttura esistente, delle staffe interne lisce e dell’incertezza sulla quantità di tali staffe effettivamente installate all’epoca. Le verifiche statiche hanno mostrato che la resistenza al taglio complessiva era insufficiente.

Per correggere questi difetti statici e garantire una misura di rinforzo robusta, si è deciso di utilizzare una soluzione con barre di acciaio memory® 10 dell’azienda partner re-fer AG. Le staffe precompresse sono applicate alla struttura portante come sistema con varie malte Sika. Il sistema con staffe in acciaio memory® riduce il livello di sollecitazione delle staffe esistenti e chiude o arresta attivamente eventuali fessure diagonali. Questo alleggerimento della struttura esistente aumenta in modo significativo la durata della struttura portante. Le staffe sono state consegnate in loco, pronte per l’installazione. Le superfici laterali e la parte inferiore delle travi sono state preventivamente irruvidite, seguite da un primo riempimento di malta spruzzata sull’altezza della trave all’esterno.

Le staffe in acciaio memory® sono state poi ancorate nella soletta in alto con Sika AnchorFix®-3030 (zona di compressione del calcestruzzo) e in basso con SikaGrout®-314 N nella trave. Anche l’area tra le due travi è parzialmente riempita di malta per evitare forze secondarie dovute alle eccentricità dei ferri di armatura precompressi.

Dopo l’indurimento della malta, le staffe re-bar 10 vengono attivate con un cannello a gas. Infine, le lunghezze libere vengono ricoperte su entrambi i lati e sul lato inferiore con la malta a spruzzo tipo Sika MonoTop®-4012.

Questo metodo ha facilitato l’applicazione della precompressione verticale senza la necessità di martinetti idraulici o di complicati ancoraggi. Le varie fasi (irruvidimento della superficie, spruzzatura di malta al posto del calcestruzzo danneggiato, finitura della superficie, ecc.) sono interventi molto standard in questo tipo di ristrutturazione e la soluzione memory®-acciaio con staffe re-bar 10 può essere facilmente integrata nel progetto generale. I costi aggiuntivi sono quindi proporzionalmente molto bassi. L’applicazione di uno strato di malta ulteriormente applicato forniscono un’ulteriore protezione alla struttura esistente. Poiché l’armatura è precompressa, lo stato di sollecitazione della struttura esistente è influenzato positivamente e la sua vita utile è notevolmente prolungata.

Vale la pena ricordare che l’acciaio memory® è riciclabile al 100% e può essere completamente reintegrato nel ciclo produttivo dell’acciaio inossidabile in caso di futura demolizione. L’impronta ecologica è ridotta al minimo rispetto ai prodotti non riciclabili o che richiedono processi di riciclaggio molto più complessi. Inoltre, sono stati utilizzati solo prodotti di malta Sika riciclabili con un’impronta di carbonio ridotta, evidenziando la misura della conservazione della vecchia struttura dell’edificioin termini di sostenibilità, oltre ai vantaggi economici.
