SikaWrap®-231 C

SikaWrap®-231 C

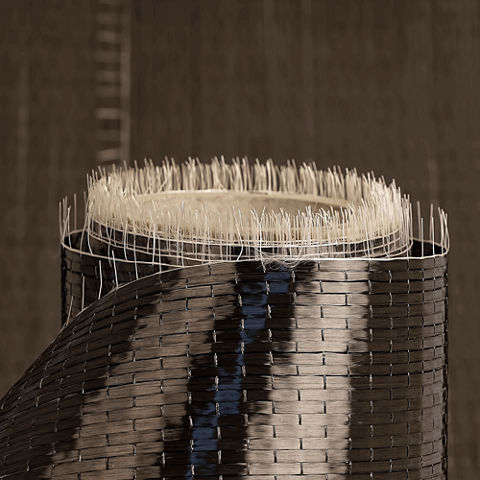

Tissu de fibres de carbone unidirectionnel pour le renforcement

Tissu de fibres de carbone unidirectionnel tissé, de résistance élevée, pour le renforcement d'ouvrages par procédé à sec. Fibre sèche: Module d'élasticité: 230'000N/mm2; résistance à la traction: 4'900 N/mm2

  • Bonne stabilité dimensionnelle grâce au fil de trame
  • Tissu multifonctionnel pour de nombreuses utilisations
  • Souplesse permettant l'application également sur des surfaces courbes (colonnes, poutres, cheminées, piliers, parois, voûtes, silos etc.)
  • Disponible en plusieurs largeurs pour une utilisation optimale
  • Faible densité pour un poids additionnel minimal
  • Très économique en comparaison aux techniques de renforcement courantes
Fiche technique du produit Voir tous les documents

Utilisation

Renforcement de structures en béton armé, maçonnerie et bois pour augmenter la résistance aux sollicitations de cisaillement et de flexion:
  • Amélioration de la sécurité parasismique des ouvrages en maçonnerie
  • Remplacement pour armature manquante
  • Augmentation de la résistance et de la ductilité des piliers
  • Augmentation des charges d'exploitation
  • Lors de changements d'utilisation/réaffectation
  • Réparation d'erreurs de dimensionnement et/ou de construction
  • Augmentation de la résistance aux tremblements de terre
  • Prolongation de la durée d'utilisation et de la durabilité
  • Maintien des normes actuelles


Avantages

  • Bonne stabilité dimensionnelle grâce au fil de trame
  • Tissu multifonctionnel pour de nombreuses utilisations
  • Souplesse permettant l'application également sur des surfaces courbes (colonnes, poutres, cheminées, piliers, parois, voûtes, silos etc.)
  • Disponible en plusieurs largeurs pour une utilisation optimale
  • Faible densité pour un poids additionnel minimal
  • Très économique en comparaison aux techniques de renforcement courantes

Emballage

Largeur du rouleau:

300 mm

600 mm

Longueur du rouleau:

≥ 50 m

≥ 50 m

Carton:

1 rouleau

1 rouleau

Détails du produit

Durabilité / Certifications / Agréments

CERTIFICATS

  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material
Informations sur le produit

Construction

Orientation des fibres:

0° (unidirectionnel)

Fibres du tissu:

Fibres de carbone noires (99 % du poids par unité de surface)

Fils de trame:

Fibres thermoplastiques blanches (1 % du poids par unité de surface)

Type de fibres

Fibres de carbone très résistantes

Conservation

En emballage d'origine non entamé: 24 mois à partir de la date de production

Conditions de stockage

Température de stockage entre +5 °C et +35 °C. Entreposer au sec. Protéger de l'influence directe des rayons du soleil.

Module d'élasticité des fibres sèches

230 000 N/mm2(ISO 10618)

Résistance à la traction des fibres sèches

4 900 N/mm2

(ISO 10618)

Allongement à la rupture des fibres sèches

1.7 %

(ISO 10618)

Epaisseur des fibres sèches

~ 0.129 mm

(Sur la base de la teneur en fibres)

Densité de surface

235 ±10 g/m2

(Teneur en fibres de carbone)

Densité des fibres sèches

~ 1.80 g/cm3
Informations sur le système

Construction du système

Primaire béton:

Sikadur®-330

Résine de laminage:

Sikadur®-330

Tissu de fibres de carbone:

SikaWrap®-231 C

Le système de revêtement doit impérativement être effectué selon la description et ne doit en aucun cas être modifié.


Pour des données détaillées concernant les propriétés de la résine époxy, le mode d'application et les informations générales, veuillez consulter la fiche technique du produit Sikadur®-330.


Informations techniques

Epaisseur nominale du laminage

0.129 mm

Section transversale nominale du laminage

129 mm2/m de largeur

Résistance à la traction du laminage

Valeur moyenne:

4 300 N/mm2

Caractéristique:

3 850 N/mm2

* Modification:

Essai avec 50 mm

   Valeur:

Sens longitudinal des fibres, 1 couche, min. 27 essais/séries de tests

Résistance à la traction

Valeur moyenne:

555 N/mm

Caractéristique

497 N/mm

Module d'élasticité du laminage (traction)

Valeur moyenne:

225 kN/mm2

Caractéristique:

210 kN/mm2

* Modification:

Essai avec 50 mm

   Valeur:

Sens longitudinal des fibres, 1 couche, min. 27 essais/séries de tests

Résistance à la traction

Valeur moyenne:

29.0 MN/m

29.0 kN/m/‰ d'allongement

Caractéristique:

27.1 MN/m

27.1 kN/m/‰ d'allongement

Allongement à la rupture du laminage

1.91 %

(EN 2561)

Application

Consommation

Consommation

1ère couche, incl. primaire:

0.7 - 1.2 kg/m2

Couche suivante:

~ 0.5 kg/m2
Etapes d'applications

NATURE DU SUPPORT

Contrainte d'adhérence de traction minimale du support

1.0 N/mm2 ou comme exigé dans le calcul statique.

PRÉPARATION DU SUPPORT

Béton et maçonnerie

Le support doit être portant, sec, propre et exempt de pellicule de laitance, de glace, d'eau stagnante, d'huile et de graisse, d'anciens produits de traitement de surface ou de peintures ainsi que de toutes particules friables et adhérant mal.


La préparation du support doit être effectuée par décapage par projection d'abrasifs ou par ponçage. Enlever la poussière à l'aide d'un aspirateur.


Les réparations du béton et les égalisations des irrégularités doivent être effectuées avec des mortiers de réparation appropriés comme p.ex. Sikadur®-41+ ou Sikadur®-30, chargés au maximum avec 1 : 1 de part en poids de Sika® Sable de quartz 0.3-0.9 mm. Pour assurer une bonne adhérence, sans pore, avec le support, appliquer au préalable, pour les deux produits, Sikadur®-30 comme spatulage de fermeture sur le support en béton. Vous trouverez d'autres remarques concernant l'application dans les fiches techniques des produits correspondantes.
