Sika® CarboShear L

Sika® CarboShear L

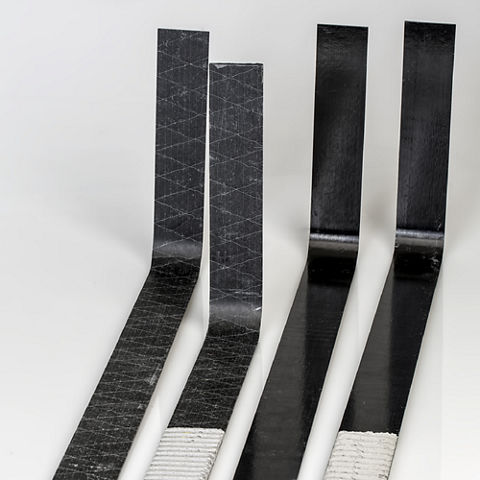

Equerre de cisaillement en PRFC pour le renforcement

Equerre de cisaillement renforcée de fibres de carbone, résistante à la corrosion, pour le pour le renforcement à l'effort tranchant de structures en béton armé et pour l'ancrage des plaques Sika® CarboDur®. Le système de renforcement à l'effort tranchant Sika® CarboShear L est un complément du système de renforcement Sika® CarboDur® en PRFC lequel est utilisé pour des renforcements de la résistance à la flexion. Les lamelles sont collées avec Sikadur®-30 en tant que renforcement au cisaillement externe avec la structure du bâtiment. Pour un ancrage dans les zones de compression de dalles en béton, il est également possible d'utiliser Sika AnchorFix®-3030. Veuillez consulter la fiche technique du produit correspondante.

  • Système d'ancrage testé
  • Pas de corrosion
  • Très haute résistance et longue durée de vie
  • Meilleure résistance à la rupture et au cisaillement
  • Ancrage défini
  • Léger
  • Faible épaisseur, peut être surcouché
  • Facilement transportable
  • Installation simple, pas besoin d'appareils lourds
  • Excellente tenue à la fatigue
  • Les raccords demandent peu de préparation
  • L'aspect esthétique est peu changé
Fiche technique du produit Voir tous les documents

Utilisation

Renforcement à l'effort tranchant d'ouvrages en béton armé Augmentation des effets de charges
  • Augmentation des charges d'exploitation pour les poutres
  • Installations de machines plus lourdes
  • Réaménagements

Eléments de structure endommagés
  • Dégradations de matériaux
  • Corrosion des fers d'armature
  • Accidents (heurts de véhicules, séismes, incendie etc.)

Amélioration de l'aptitude au service
  • Réduction des contraintes dans l'armature d'acier
  • Diminution de la largeur des fissures
  • Réduction des symptômes de fatigue
  Modification du système statique
  • Enlèvement de murs et piliers porteurs
  • Enlèvement de découpes de plafond pour des réservations

Erreurs lors de la planification ou de l'exécution
  • Renforcement insuffisant, défectueux
  • Hauteur de construction statique insuffisante, défectueuse

Avantages

  • Système d'ancrage testé
  • Pas de corrosion
  • Très haute résistance et longue durée de vie
  • Meilleure résistance à la rupture et au cisaillement
  • Ancrage défini
  • Léger
  • Faible épaisseur, peut être surcouché
  • Facilement transportable
  • Installation simple, pas besoin d'appareils lourds
  • Excellente tenue à la fatigue
  • Les raccords demandent peu de préparation
  • L'aspect esthétique est peu changé

Emballage

Disponible par pièce

Conditionnement:

20 pièces

Couleur

Plastique renforcé de fibres de carbone (matrice en résine époxy), noir

Détails du produit

Durabilité / Certifications / Agréments

CERTIFICATS

  • ITB - Instytut Techniki Budowlanej, Warsaw (PL): Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych - Technical Approval No. AT-15-5604/2011
  • IBDiM - Instytut Badawczy Dróg i Mostów, Warsaw (PL): „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych - Technical Approval No. AT/2008-03-0336/1
  • EMPA, Dübendorf (CH): Testing of CFRP shear strips on reinforced concrete T-beams T1 and T2 - Test Report 169’219 E/1
  • EMPA, Dübendorf (CH): Testing of CFRP shear strips, flexural beam T3 - Test Report 169’219 E/2



  • EMPA, Dübendorf (CH): Shear strengthening with prefabricated CFRP L-shaped plates, test beams S1 to S6 - Test Report 116/7
Informations sur le produit

Teneur en volume de fibres

> 56 % en volume

Conservation

Illimité, pour autant que les conditions de stockage soient respectées

Conditions de stockage

Température de stockage jusqu'à max. +50 °C. Stocker au sec. Protéger d'un ensoleillement direct.


Transport

Uniquement dans l'emballage d'origine ou dans un emballage adéquat, protégé des sollicitations mécaniques.

Dimensions

Sika® CarboShear L avec pliage à 90°

Type

Longueur des branches courtes

Longueur des branches longues

Largeur

Epaisseur

4/20/50

200 mm

500 mm

40 mm

2 mm

4/30/70

300 mm

700 mm

40 mm

2 mm

4/50/100

500 mm

1 000 mm

40 mm

2 mm

4/80/150

800 mm

1 500 mm

40 mm

2 mm

Les branches peuvent être raccourcies à la scie.


Le rayon intérieur mesure 25 mm.

Densité

1.55 kg/l
Informations sur le système

Construction du système

Les données de calcul peuvent être tirées du rapport d'essai no 116/7, 2002, de l'EMPA "Poutrelles de cisaillement S1-S6. Le dimensionnement peut être entrepris en s'appuyant sur le modèle décrit dans le cahier SIA 43/98.


Procédé du relèvement d'état

  • Dimensions (géométrie, armatures, planéité de la surface à renforcer)
  • Qualités des matériaux de construction existants
  • Conditions climatiques ambiantes
  • Etats d'utilisation déterminés



La branche la plus longue de l'équerre peut être ancrée dans la dalle de compression de la structure avec du Sikadur®-30. La longueur d'ancrage a l'influence suivante sur la force d'arrachement:

Longueur d'ancrage

Force d'arrachement1.

Force d'arrachement relative par rapport à la charge de rupture

100 mm

~ 77 kN

~ 60 %

150 mm

~ 100 kN

~ 80 %

200 mm

~ 120 kN

~ 95 %


Zone d'inversion

La longueur collée des deux branches les plus courtes collées l'une sur l'autre en forme de "U" influencera la charge de défaillance sur le soffite comme suit:

Longueur de chevauchement

Charge de défaillance moyenne1.

Charge de défaillance relative par rapport à la charge de rupture

150 mm

~ 67 kN

~ 53 %

225 mm

~ 69 kN

~ 55 %

300 mm

~ 74 kN

~ 59 %

  1. Ces valeurs sont le résultat d'essais. Pour les données de calcul, veuillez consulter le rapport de l'EMPA mentionné ci-dessus. Pour les premiers calculs de faisabilité, on peut partir de 45 kN.
Informations techniques

Résistance à la traction du laminage

Valeur moyenne:

> 1 350 N/mm2

Valeur au sens longitudinal des fibres en tenant compte de l'épaisseur nominale de 2 mm.

Module d'élasticité du laminage (traction)

Valeur moyenne:

95 000 N/mm2

Valeur au sens longitudinal des fibres en tenant compte de l'épaisseur nominale de 2 mm.

Allongement à la rupture du laminage

Valeur moyenne:

> 1.30 %

Valeur au sens longitudinal des fibres en tenant compte de l'épaisseur nominale de 2 mm.

Température de transition vitreuse

> +100 °C

(EN 61006)

Application

Consommation

Consommation

Sika® CarboShear L

Sikadur®-301.

Sikadur®-30 avec Sika AnchorFix®-30302.

4/20/50

0.5 kg

0.25 kg et 0.25 kg

4/30/70

0.6 kg

0.35 kg et 0.25 kg

4/50/100

0.7 kg

0.45 kg et 0.25 kg

4/80/150

1.0 kg

0.75 kg et 0.25 kg

Dépend de la grandeur d'ancrage prévue, du profil et de la rugosité du support (profondeur d'ancrage supposée 150 mm).


  1. Utilisation de Sikadur®-30 pour le collage des équerres et pour le remplissage des trous d'ancrage.

  2. Utilisation de Sikadur®-30 pour le collage des équerres et de Sika AnchorFix®-3030 pour le remplissage des trous d'ancrage.
Etapes d'applications

NATURE DU SUPPORT

Sika® CarboShear L comme armature collée sur le béton

Résistance à la traction minimale recommandée du support en béton après préparation du support:

Valeur moyenne:

2.0 N/mm2

Valeur minimale:

1.5 N/mm2

La résistance à la traction effective du support en béton doit impérativement être contrôlée.


Au cas où le support en béton ne remplit pas les exigences minimales en matière de résistance à la traction, les alternatives suivantes avec les produits Sika® sont à disposition:

  • Sika® CarboDur® Bandes pour rainures (type S)
  • SikaWrap® Tissu de renforcement


Le béton doit être âgé de plus de 28 jours (dépend des conditions de traitement de cure, de la sorte de béton etc.).


Planéité du support selon SIA 166:

Longueur 2 m:

Max. 5 mm

Longueur 0.3 m:

Max. 1 mm

PRÉPARATION DU SUPPORT

Béton et maçonnerie

Le support doit être portant, sec, propre et exempt de pellicule de ciment, de glace, d'eau stagnante, d'huile et de graisse, d'anciens produits de traitement de surface ou de peintures ainsi que de toutes particules friables et adhérant mal.


La préparation du support doit être effectuée par décapage par projection d'abrasifs ou par ponçage. Enlever la poussière à l'aide d'un aspirateur industriel.



Les réparations du béton et les égalisations de rugosités doivent être effectuées avec un des mortiers de réparation présentant une bonne adhérence suivants:

Sikadur®-41+ ou Sikadur®-30, chargé au maximum avec 1:1 de part en poids de Sika® Sable de quartz 0.3-0.9 mm. Pour une meilleure adhérence, appliquer Sikadur®-30 Normal au préalable comme spatulage de fermeture sur le support en béton.


Si les travaux sont exécutés plus de 2 jours avant l'application des bandes, la surface doit être rendue rugueuse afin de garantir une bonne adhérence entre Sikadur®-41+ et Sikadur®-30 (voir la fiche technique du produit correspondante):

Sika MonoTop®-4012 avec Sika MonoTop®-1010 ou SikaTop® Armatec®-110 EpoCem® comme pont d'adhérence (voir la fiche technique du produit correspondante).


L'arête de l'élément de structure (où viendra se loger le coude de l'équerre) doit être abattue ou arrondie dans la mesure du rayon du coude des éléments Sika® CarboShear L (R = 25 mm). Cette opération peut être effectuée par meulage au disque par exemple.
