Sika® CarboDur® Ancrage d’extrémité

Sika® CarboDur® Ancrage d’extrémité

Moyen auxiliaire d'ancrage pour les bandes Sika® CarboDur®

Moyen auxiliaire d'ancrage selon SIA 166 "Armatures collées" avec lequel il est possible d'atteindre des résistances d'ancrage plus élevées ou des longueurs d'ancrage plus courtes.

  • Application simple
  • Pas de brettelage
  • Pas d'outillages spéciaux
  • Poids faible
  • Faible hauteur de construction
  • Augmentation significative de la force d'ancrage d'extrémité (voir tableau)
Fiche technique du produit Voir tous les documents

Utilisation

Ancrage d'extrémité type A (120 x 190 x 3 mm)
  • Sika® CarboDur® S512
  • Sika® CarboDur® S614
  • Sika® CarboDur® S626
  • Sika® CarboDur® M514
  • Sika® CarboDur® M614

Ancrage d'extrémité type B (160 x 210 x 3 mm)
  • Sika® CarboDur® S812
  • Sika® CarboDur® S814
  • Sika® CarboDur® S914
  • Sika® CarboDur® S1012
  • Sika® CarboDur® S1014

  • Sika® CarboDur® M814
  • Sika® CarboDur® M914
  • Sika® CarboDur® M1014

Ancrage d'extrémité type C (210 x 230 x 3 mm)
  • Sika® CarboDur® S1214
  • Sika® CarboDur® S1512
  • Sika® CarboDur® S1514
  • Sika® CarboDur® M1214
  • Sika® CarboDur® M1514

Avantages

  • Application simple
  • Pas de brettelage
  • Pas d'outillages spéciaux
  • Poids faible
  • Faible hauteur de construction
  • Augmentation significative de la force d'ancrage d'extrémité (voir tableau)

Emballage

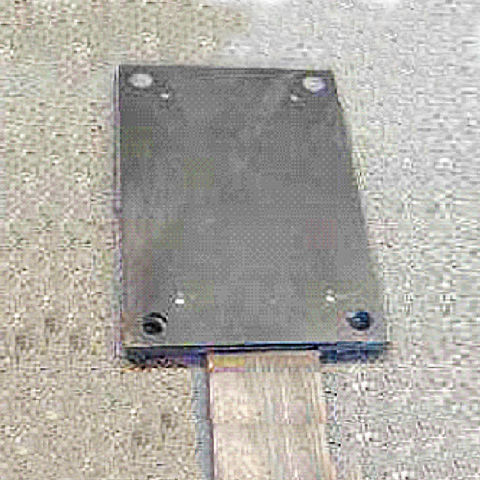

Sachet contenant les Sika® CarboDur® Ancrage d’extrémité pour l'ancrage d'extrémité de 1 bande Sika® CarboDur® (début et fin, 4 plaques), y compris les vis nécessaires.

Couleur

Acier S235, surface sablée

2 plaques d'ancrage sont nécessaires par secteur d'ancrage (1 x sans came, 1 x avec came).

Détails du produit

Durabilité / Certifications / Agréments

CERTIFICATS

ZHAW - Zürcher Hochschule für Angewandte Wissenschaften, Winterthur (HES Winterthour) (CH): Rapport d'examen „CarboDur® Ancrages d'extrémités“
Informations sur le produit

Conservation

Illimité, pour autant que les conditions de stockage soient respectées.

Conditions de stockage

Entreposer au sec. Protéger de l'influence directe des rayons du soleil.

Pour les emballages qui ont été ouverts ou endommagés, les éléments métalliques peuvent rouiller.

Dimensions

Type A

Type B

Type C

Largeur:

120 mm

160 mm

210 mm

Longueur:

190 mm

210 mm

230 mm

Epaisseur:

3 mm

3 mm

3 mm

Epaisseur (monté):

~ 10 mm

~ 10 mm

~ 10 mm
Informations sur le système

Construction du système

Le tableau ci-dessous indique les résistances à la charge de Sika® CarboDur® Ancrage d’extrémité par bande au niveau du calcul.


Force d'ancrage calculée Fb,Rd de l'ancrage d'extrémité pour une résistance à la traction du béton det fctH

Bande

Ancrage d'extrémité

1.5 N/mm2

3.0 N/mm2

S512

Type A

40 kN

40 kN

S614

Type A

40 kN

45 kN

S626

Type A

40 kN

45 kN

S812

Type B

55 kN

55 kN

S814

Type B

55 kN

55 kN

S914

Type B

55 kN

60 kN

S1012

Type B

55 kN

70 kN

S1014

Type B

55 kN

70 kN

S1214

Type C

65 kN

80 kN

S1512

Type C

65 kN

85 kN

S1514

Type C

65 kN

85 kN

M514

Type A

40 kN

40 kN

M614

Type A

40 kN

45 kN

M814

Type B

55 kN

55 kN

M914

Type B

55 kN

60 kN

M1014

Type B

55 kN

70 kN

M1214

Type C

65 kN

80 kN

M1514

Type C

65 kN

85 kN


Les forces d'ancrage maximales des bandes sans ancrages d'extrémités selon la norme SIA 166 sont indiquées en comparaison.


Force d'ancrage calculée maximale Fb0,Rd et longueur d'ancrage lb0d sans ancrage d'extrémité pour une résistance à la traction du béton de fctH

Bande

1.5 N/mm2

3.0 N/mm2

S512

11.1 kN  |  262 mm

15.7 kN  |  185 mm

S614

14.4 kN  |  283 mm

20.4 kN  |  200 mm

S626

18.9 kN  |  371 mm

26.7 kN  |  262 mm

S812

17.8 kN  |  262 mm

25.2 kN  |  185 mm

S814

19.2 kN  |  283 mm

27.2 kN  |  200 mm

S914

21.6 kN  |  283 mm

30.6 kN  |  200 mm

S1012

22.2 kN  |  262 mm

31.5 kN  |  185 mm

S1014

24.0 kN  |  283 mm

34.0 kN  |  200 mm

S1214

28.8 kN  |  283 mm

40.8 kN  |  200 mm

S1512

33.4 kN  |  262 mm

47.2 kN  |  185 mm

S1514

36.0 kN  |  283 mm

51.0 kN  |  200 mm

M514

13.4 kN  |  316 mm

18.9 kN  |  223 mm

M614

16.1 kN  |  316 mm

22.7 kN  |  223 mm

M814

21.4 kN  |  316 mm

30.3 kN  |  223 mm

M914

24.1 kN  |  316 mm

34.1 kN  |  223 mm

M1014

26.8 kN  |  316 mm

37.9 kN  |  223 mm

M1214

32.1 kN  |  316 mm

45.5 kN  |  223 mm

M1514

40.2 kN  |  316 mm

56.8 kN  |  223 mm
Informations techniques

Comportement au feu

Au besoin. les bandes Sika® CarboDur® CFK ou les extrémités d'ancrage peuvent être protégées avec des plaques de protection ignifuge.

Application

Consommation

Consommation

Sika® CarboDur® Ancrage d’extrémité et Sikadur®-30

Type A:

~ 0.6 kg par bande

(2 ancrages, 4 plaques)

Type B:

~ 1.0 kg par bande

(2 ancrages, 4 plaques)

Type C:

~ 1.5 kg par bande

(2 ancrages, 4 plaques)

La consommation de matière dépend de la surface, du profil et de la rugosité du support ainsi que des chevauchements et de la quantité de déchets. La consommation effective peut donc être plus élevée.
Etapes d'applications

NATURE DU SUPPORT

La solidité du support (béton, maçonnerie, pierre naturelle) doit dans tous les cas être testée. La valeur moyenne de la contrainte d'adhérence de traction du support en béton préparé devrait être de 2.0 N/mm2, mais au minimum de 1.5 N/mm2.


Inégalités (Bandes Sika® CarboDur®)

(SIA 166, FIB  14)

Le béton doit être âgé de plus de 28 jours (selon l'environnement et le développement de la résistance).


La surface à coller doit être plane. Les saillies ne doivent pas excéder 0.5 mm. Contrôler la planéité du support à l'aide d'une règle métallique. Les tolérances admissibles sont de 5 mm au maximum sous la règle de 2 m et de 1 mm au maximum sous la règle de 0.3 mm.
