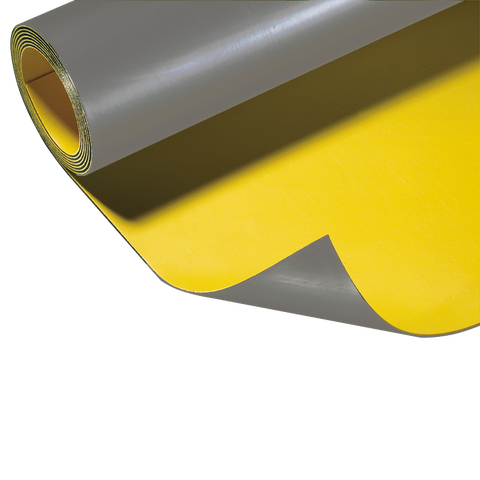

Sikaplan® WP 1100-21 HL

Sikaplan® WP 1100-21 HL

Membrane d'étanchéité (PVC-P) pour la construction de tunnels et les ouvrages enterrés

Membrane d'étanchéité synthétique, homogène, avec couche signalétique, à base de PVC-P. Epaisseur du matériau: ≥ 2.00 mm

  • Résistance élevée au vieillissement
  • Se compose de matériau neuf de qualité constante

  • Ne contient pas de plastifiants DEPH (DOP)
  • Avec couche signalétique pour indiquer les dommages
  • Flexibilité optimisée, résistance et allongement multiaxial
  • Résistance et allongement élevés
  • Résistance élevée aux sollicitations mécaniques
  • Bonne flexibilité à basses températures
  • Compatible contre les eaux douces agressives pour le béton
  • Résistant à la pénétration des racines et aux micro-organismes
  • Soudable thermiquement
  • Peut être posée sur des supports humides et mouillés
  • Résistance temporaire aux UV durant l'installation
Fiche technique du produit Voir tous les documents

Utilisation

  • Etanchement de tunnels construits en tranchée ouverte de même que pour les tunnels creusés selon les techniques minières.
  • Etanchéité d'ouvrages enterrés.

Avantages

  • Résistance élevée au vieillissement
  • Se compose de matériau neuf de qualité constante

  • Ne contient pas de plastifiants DEPH (DOP)
  • Avec couche signalétique pour indiquer les dommages
  • Flexibilité optimisée, résistance et allongement multiaxial
  • Résistance et allongement élevés
  • Résistance élevée aux sollicitations mécaniques
  • Bonne flexibilité à basses températures
  • Compatible contre les eaux douces agressives pour le béton
  • Résistant à la pénétration des racines et aux micro-organismes
  • Soudable thermiquement
  • Peut être posée sur des supports humides et mouillés
  • Résistance temporaire aux UV durant l'installation

Emballage

Largeur du rouleau:

2.20 m

Longueur du rouleau:

Variable

Couleur

Nature du matériau:

Membrane d'étanchéité homogène

Couleur de la face supérieure:

Jaune (couche signalétique), lisse

Couleur de la face inférieure:

Gris foncé, lisse

Détails du produit

Informations sur le produit

Base chimique

Chlorure de polyvinyle souple (PVC-P)

Conservation

En emballage d'origine non entamé: 5 ans à partir de la date de production

Conditions de stockage

Température de stockage entre +5 °C et +35 °C.

Les rouleaux doivent être stockés au sec et à l'horizontale dans l'emballage d'origine fermé.

Les palettes contenant les rouleaux ne doivent pas être empilées les unes sur les autres ou sous des palettes d'autres produits, ni pendant le transport ni pendant le stockage.

Défauts visibles

Exempt de bulles, fissures, inclusions et défauts externes,

y compris la couche de signalisation.

(EN 1850-2)

Epaisseur effective

Epaisseur totale, incl. la couche signélatique:

≥ 2.00 mm

Masse par unité de surface

2.60 (-0.13/+0.26) kg/m2

(SIA 272, EN 1849-2)
Informations sur le système

Construction du système

Accessoires

Sikaplan® W Felt:

Feutre de protection

Sikaplan® WP Control Socket:

Culot d'injection et de contrôle

Sikaplan® WP Disc:

Rondelle en PVC pour la fixation des membranes d'étanchéité synthétiques

Sikaplan® WP Angle de drainage:

Profilé angulaire pour un concept de drainage

Sikaplan® WP Protection Sheet:

Lé de protection en PVC-P

Système Sika® Dilatec:

Bande de cloisonnement et de fermeture

Sika® PVC Bandes de joints:

Étanchéité de joints et réalisation d'obturation
Informations techniques

Résistance aux chocs

≥ 750 mm

(SIA 272; EN 12691, méthode A)

Résistance aux sollicitations statiques

≥ 20 kg

(Méthode B, 24 heures/20 kg)

Résistance aux charges ponctuelles

2.35 (±0.25) kN

(SIA 272, ISO 12236)

Résistance à la compression à long terme

Etanche à:

7 N/mm2 (50 heures)

Résistance à la traction

Sens longitudinal:

17.0 (±2.0) N/mm2

Sens transversal:

16.0 (±2.0) N/mm2

Résistance à la déchirure (au clou)

≥ 500 N

(EN 12310-1)

Résistance au pelage (joint)

≥ 6 N/mm

(EN 12316-2)

Résistance au cisaillement (joint)

Arrachement en dehors de la jointure.

(EN 12317-2)

Coefficient de dilatation thermique

190 * 10-6 (±50 * 10-6) 1/K

(ASTM D696-91)

Température de service

Min. -10 °C, max. +35 °C

Température maximale des liquides

+35 °C

Pliage à basse température

Pas de fissuration à:< -20 °C

Etanchéité à l'eau

Conforme

(24 heures, 60 kPa)

Perméabilité à l'eau

< 10-7 m3/(m2 * d)

(SIA 272, EN 14150)

Résistance chimique

Lait de chaux saturé

(liquide de test 2)

(90 jours, +23 °C)

Modification de l'allongement à la rupture et de la résistance à la traction:

≤ 20 %



Acide sulfurique à 5 - 6 % (liquide de test 3)

(90 jours, +23 °C)

Modification de l'allongement à la rupture et de la résistance à la traction:

≤ 20 %

Pli de flexion à basses températures:

Pas de fissures à < -20 °C

Comportement dans l'eau chaude

240 jours, +50 °C

(Conformément à SIA V280-13)

Modification de l'allongement à la rupture et de la résistance à la traction:

≤ 20 %

Variation des dimensions:

≤ 4 %

Résistance à l'oxydation

Allongement à la rupture et résistance à la traction résiduels:

≥ 90 % (90 jours, +85 °C)

Résistance microbiologique

Allongement à la rupture et résistance à la traction résiduels:≥ 85 %

Durabilité de l'étanchéité à l'eau contre les agents chimiques

Stockage:

28 jours, +23 °C

Etanche à l'eau

(24 heures, 60 kPa)

Résistance aux intempéries

Allongement à la rupture et résistance à la traction résiduels:

≥ 75 %

Modification de la dimension après sollicitation à la chaleur

Pas de bulles

(6 heures, +80 °C)

Variation dimensionnelle:

< 2 %

Résistance à la fissure sous contrainte

Cette méthode de test ne convient pas pour les

membranes d'étanchéité synthétiques en PVC-P.

(ASTM D5397-99)

Durabilité de l'étanchéité à l'eau contre le vieillissement artificiel

Stockage:

12 semaines

Etanche à l'eau

(24 heures, 60 kPa)

Comportement au feu

Classe E

(SIA 272, ISO 11925-2, EN 13501-1)

Application

Application

Température de l'air ambiant

Min. +5 °C, max. +35 °C

Température du support

Min. 0 °C, max. +35 °C
Etapes d'applications

NATURE DU SUPPORT

Béton de chantier

Propre, plan, homogène, exempt d'huile et de graisse, exempt de particules friables.


Béton projeté

Aucune fibre métallique ne doit être redressée à la surface.


Les irrégularités locales de la surface en béton projeté ne doivent pas tomber en dessous du ratio de la distance entre les bosses et les creux de 10:1 et elles doivent présenter un rayon minimal de 20 cm.


Les zones non étanches doivent être étanchées avec un mortier d'obturation étanche à l'eau ou drainées avec Flexo Drain.


Si nécessaire, appliquer une mince couche de gunite d'au moins 5 cm d'épaisseur, contenant des agrégats d'un diamètre maximal de 4 mm, sur une surface de béton projeté rugueuse.



Les éléments métalliques (poutrelles en acier, fers d'armature, ancrages etc.), doivent être recouverts avec 5 cm de gunite.


La surface du béton projeté doit être nettoyée (pas de pierres détachées, clous, fils de fer).
