SikaWrap®-301 C

SikaWrap®-301 C

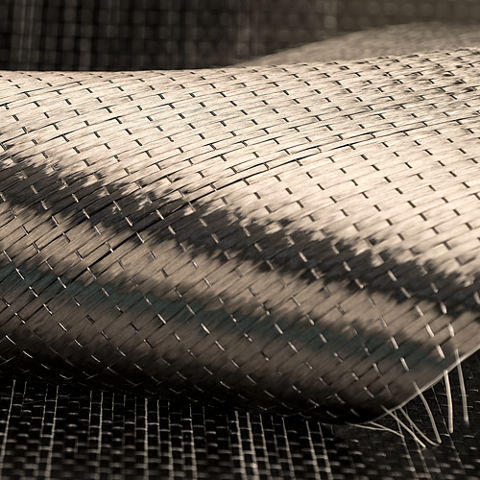

Unidirektionales Kohlenstofffaser-Verstärkungsgewebe

Unidirektional gewobenes Kohlenstofffasergewebe hoher Festigkeit für die Tragwerksverstärkung im Trockenverfahren. Trockene Faser: E-Modul: 230'000N/mm2; Zugfestigkeit: 4'900 N/mm2

  • Gute Formstabilität dank Schussfäden
  • Multifunktionales Gewebe für vielfältige Anwendungen
  • Flexibel in der Anwendung, auch auf gekrümmten Flächen (Träger, Stützen, Kamine, Pfeiler, Wände, Gewölbedecken, Silos etc.)
  • In verschiedenen Breiten erhältlich für optimale Ausnutzung
  • Geringe Dichte für minimales Zusatzgewicht
  • Äusserst wirtschaftlich im Vergleich zu herkömmlichen Verstärkungstechniken
Produktdatenblatt Alle Dokumente

Anwendung

Verstärken von Tragwerken aus Stahlbeton, Mauerwerk und Holz zur Erhöhung der Biege- und Schubbeanspruchung:
  • Verbesserung der Erdbebensicherheit von Mauerwerk
  • Ersatz für fehlende Bewehrung
  • Erhöhung der Festigkeit und Duktilität von Stützen
  • Erhöhung der Nutzlasten
  • Bei Nutzungsänderungen/Umnutzung
  • Behebung von Bemessungs- und/oder Konstruktionsfehlern
  • Erhöhung des Erdbebenwiderstandes
  • Verlängerung der Nutzungsdauer und Dauerhaftigkeit
  • Einhaltung aktueller Normen


Vorteile

  • Gute Formstabilität dank Schussfäden
  • Multifunktionales Gewebe für vielfältige Anwendungen
  • Flexibel in der Anwendung, auch auf gekrümmten Flächen (Träger, Stützen, Kamine, Pfeiler, Wände, Gewölbedecken, Silos etc.)
  • In verschiedenen Breiten erhältlich für optimale Ausnutzung
  • Geringe Dichte für minimales Zusatzgewicht
  • Äusserst wirtschaftlich im Vergleich zu herkömmlichen Verstärkungstechniken

Verpackung

Rollenbreite:

300 mm

600 mm

Rollenlänge:

≥ 50 m

≥ 50 m

Karton:

1 Rolle

1 Rolle

Produktedetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material
Produktinformation

Aufbau

Faserorientierung:

0° (unidirektional)

Gewebefaser:

Schwarze Kohlenstofffasern (99 % des Flächengewichtes)

Schussfäden:

Weisse thermoplastische Fasern (1 % des Flächengewichtes)

Fasertyp

Hochfeste Kohlenstofffasern

Haltbarkeit

Im ungeöffneten Originalgebinde: 24 Monate ab Produktionsdatum

Lagerbedingungen

Lagertemperatur zwischen +5 °C und +35 °C. Trocken lagern. Vor direkter Sonneneinstrahlung schützen.

E-Modul der trockenen Faser

230 000 N/mm2(ISO 10618)

Zugfestigkeit der trockenen Faser

4 900 N/mm2

(ISO 10618)

Bruchdehnung der trockenen Faser

1.7 %

(ISO 10618)

Dicke der trockenen Faser

~ 0.167 mm

(Basierend auf Faser-Gehalt)

Flächendichte

304 ±10 g/m2

(Kohlenstofffasergehalt)

Dichte der trockenen Faser

~ 1.8 g/cm3
Systeminformationen

Systemaufbau

Beton Primer:

Sikadur®-330

Laminierharz:

Sikadur®-330

Kohlenstofffasergewebe:

SikaWrap®-301 C

Der Systemaufbau muss unbedingt wie beschrieben eingehalten und darf nicht verändert werden.


Für detaillierte Angaben über Epoxy-Eigenschaften, Anwendungsdaten und allgemeine Informationen bitte das Produktdatenblatt von Sikadur®-330 konsultieren.
Informationen zur Anwendung

Laminat-Nenndicke

0.167 mm

Laminat-Nennquerschnitt

167 mm2/m Breite

Laminat Zugfestigkeit

Mittelwert:

4 300 N/mm2

Charakteristisch:

3 850 N/mm2

* Modifikation:

Probe mit 50 mm

   Werte:

Faserlängsrichtung, 1-lagig, min. 27 Proben/Versuchsreihe

Zugfestigkeit

Mittelwert:

718 N/mm

Charakteristisch:

643 N/mm

Laminat E-Modul (Zug)

Mittelwert:

225 kN/mm2

Charakteristisch:

210 kN/mm2

* Modifikation:

Probe mit 50 mm

   Werte:

Faserlängsrichtung, 1-lagig, min. 27 Proben/Versuchsreihe

Zugsteifigkeit

Mittelwert:

37.6 MN/m

37.6 kN/m/‰ Dehnung

Charakteristisch:

35.1 MN/m

35.1 kN/m/‰ Dehnung

Laminat Bruchdehnung

1.91 %

(EN 2561)

Applikation

Verbrauch

Verbrauch

1. Schicht, inkl. Primer:

1.0 - 1.5 kg/m2

Nachfolgende Schicht:

~ 0.8 kg/m2
Anwendungsschritte

UNTERGRUNDBESCHAFFENHEIT

Min. Haftzugfestigkeit des Untergrundes

1.0 N/mm2 oder wie in der statischen Berechnung gefordert.

UNTERGRUNDVORBEREITUNG

Beton und Mauerwerk

Tragfähig, trocken, sauber und frei von Zementhaut, Eis, stehendem Wasser, Fett und Öl, alten Oberflächen-Behandlungen oder Anstrichen sowie frei von losen und schlecht haftenden Teilen.


Zur Untergrundvorbereitung eignet sich Sandstrahlen oder Schleifen. Staub muss mit einem Staubsauger entfernt werden.


Betonreparaturen und der Ausgleich von Unebenheiten sind mit geeigneten Reparaturmörteln wie Sikadur®-41+ oder Sikadur®-30, verfüllt mit max. 1:1 Gew.-Teilen Sika® Quarzsand 0.3-0.9 mm, auszuführen. Um einen guten, porenfreien Verbund mit dem Untergrund zu gewährleisten, ist bei beiden Produkten vorgängig Sikadur®-30 als Kratzspachtelung auf dem Betonuntergrund aufzubringen. Weitere Verarbeitungshinweise sind den entsprechenden Produktdatenblättern zu entnehmen.
