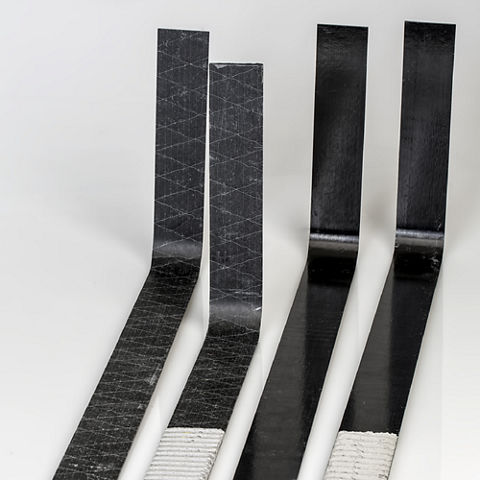

Sika® CarboShear L

Sika® CarboShear L

CFK-Verstärkungs-Schubwinkel

Korrosionsresistente, kohlenstofffaserverstärkte Schubwinkel für die Schubverstärkung von Stahlbetonkonstruktionen und die Verankerung von Sika® CarboDur® Platten. Das Schubverstärkungssystem Sika® CarboShear L ist eine Ergänzung des CFK-Verstärkungssystems Sika® CarboDur®, welches für Biegeverstärkungen eingesetzt wird. Die Lamellen werden mit Sikadur®-30 als externe Schubverstärkung mit der Gebäudestruktur verklebt. Für die Verankerung in die Druckzonen von Betonplatten kann auch Sika AnchorFix®-3030 verwendet werden. Bitte entsprechendes Produktedatenblatt beachten.

  • Getestetes Verankerungssystem
  • Keine Korrosion
  • Sehr hohe Festigkeit und Haltbarkeit
  • Verbesserung des Schub- und Bruchwiderstandes
  • Definierte Verankerung
  • Leicht
  • Geringe Dicke, kann überstrichen werden
  • Leicht zu transportieren
  • Leicht zu installieren, kein schweres Gerät notwendig
  • Ausgezeichnetes Verhalten bei Ermüdung
  • Minimale Vorbereitung der Verbindungen
  • Geringe ästhetische Beeinträchtigung
Produktdatenblatt Alle Dokumente

Anwendung

Externe Schubverstärkung von Stahlbetontragwerken
Erhöhung der Lasteinwirkungen
  • Vergrösserung der Nutzlasten bei Trägern
  • Einbau von grösseren Maschinen
  • Umnutzungen

Schäden an Tragwerksteilen
  • Alterung von Baustoffen
  • Korrosion der Stahlbewehrung
  • Unfälle (Fahrzeugaufprall, Erdbeben, Brand etc.)

Verbesserung der Gebrauchstauglichkeit
  • Reduktion der Spannungen in der Stahlbewehrung
  • Verkleinerung der Rissbreiten
  • Reduzierung von Ermüdungserscheinungen

Änderung des statischen Systems
  • Entfernung von Wänden oder Stützen
  • Entfernung von Deckenabschnitten für Aussparungen
  Fehler bei der Projektierung oder Ausführung
  • Ungenügende, mangelhafte Verstärkung
  • Ungenügende, mangelhafte statische Bauhöhe

Vorteile

  • Getestetes Verankerungssystem
  • Keine Korrosion
  • Sehr hohe Festigkeit und Haltbarkeit
  • Verbesserung des Schub- und Bruchwiderstandes
  • Definierte Verankerung
  • Leicht
  • Geringe Dicke, kann überstrichen werden
  • Leicht zu transportieren
  • Leicht zu installieren, kein schweres Gerät notwendig
  • Ausgezeichnetes Verhalten bei Ermüdung
  • Minimale Vorbereitung der Verbindungen
  • Geringe ästhetische Beeinträchtigung

Verpackung

Stückweise erhältlich

Pack:

20 Stück

Farbe

Kohlenstofffaserverstärkter Kunststoff (Epoxidharzmatrix), schwarz

Produktedetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • ITB - Instytut Techniki Budowlanej, Warsaw (PL): Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych - Technical Approval No. AT-15-5604/2011
  • IBDiM - Instytut Badawczy Dróg i Mostów, Warsaw (PL): „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych - Technical Approval No. AT/2008-03-0336/1
  • EMPA, Dübendorf (CH): Testing of CFRP shear strips on reinforced concrete T-beams T1 and T2 - Test Report 169’219 E/1
  • EMPA, Dübendorf (CH): Testing of CFRP shear strips, flexural beam T3 - Test Report 169’219 E/2
  • EMPA, Dübendorf (CH): Shear strengthening with prefabricated CFRP L-shaped plates, test beams S1 to S6 - Test Report 116/7
Produktinformation

Faservolumengehalt

> 56 Vol.-%

Haltbarkeit

Unbegrenzt, sofern die Lagerbedingungen eingehalten werden.

Lagerbedingungen

Lagertemperatur bis max. +50 °C. Trocken lagern. Vor direkter Sonneneinstrahlung schützen.


Transport

Nur in Originalverpackung oder in einer adäquaten, gegen mechanische Einwirkungen geschützten, Verpackung.

Abmessungen

Sika® CarboShear L mit 90° Biegung

Typ

Schenkellänge kurz

Schenkellänge lang

Breite

Dicke

4/20/50

200 mm

500 mm

40 mm

2 mm

4/30/70

300 mm

700 mm

40 mm

2 mm

4/50/100

500 mm

1 000 mm

40 mm

2 mm

4/80/150

800 mm

1 500 mm

40 mm

2 mm

Schenkellängen können durch Sägen gekürzt werden.


Der Innenradius beträgt 25 mm.

Dichte

1.55 kg/l
Systeminformationen

Systemaufbau

Die Berechnungsdaten können dem EMPA-Untersuchungsbericht 116/7, 2002, Schubbalken S1-S6, entnommen werden. Die Bemessung kann anhand des Modells, beschrieben im Heft SIA 43/98, vorgenommen werden.


Vorgehen der Bestandesaufnahme

  • Abmessungen (Geometrie, Bewehrungen, Ebenheit der zu verstärkenden Oberfläche)
  • Qualitäten der vorhandenen Baustoffe
  • Klimatische Umgebungsbedingungen
  • Vereinbarte Nutzungszustände



Die Verankerung des längeren Schenkels kann in der Druckplatte des Tragwerks mit Sikadur®-30 erfolgen. Die Verankerungslänge hat folgenden Einfluss auf die Ausziehkraft des Winkels:

Verankerungslänge

Ausziehkraft1.

Rel. Ausziehkraft im Verhältnis zur Bruchlast

100 mm

~ 77 kN

~ 60 %

150 mm

~ 100 kN

~ 80 %

200 mm

~ 120 kN

~ 95 %


Umlenkzone

Die verklebte Länge der beiden kürzeren Schenkel aufeinander zu einem "U" hat folgenden Einfluss auf die Versagenslast an der Trägeruntersicht:

Überlappungslänge

Mittlere Versagenslast1.

Rel. Versagenslast im Verhältnis zur Bruchlast

150 mm

~ 67 kN

~ 53 %

225 mm

~ 69 kN

~ 55 %

300 mm

~ 74 kN

~ 59 %

  1. Diese Werte sind Testresultate. Für Berechnungsdaten den oben erwähnten EMPA-Bericht konsultieren. Für erste Machbarkeitsberechnungen kann von 45 kN ausgegangen werden.
Informationen zur Anwendung

Laminat Zugfestigkeit

Mittelwert:

> 1 350 N/mm2

Wert in Faserlängsrichtung unter Berücksichtigung einer Nenndicke von 2 mm.

Laminat E-Modul (Zug)

Mittelwert:

95 000 N/mm2

Wert in Faserlängsrichtung unter Berücksichtigung einer Nenndicke von 2 mm.

Laminat Bruchdehnung

Mittelwert:

> 1.30 %

Wert in Faserlängsrichtung unter Berücksichtigung einer Nenndicke von 2 mm.

Glasübergangstemperatur

> +100 °C

(EN 61006)

Applikation

Verbrauch

Verbrauch

Sika® CarboShear L

Sikadur®-301.

Sikadur®-30 mit Sika AnchorFix®-30302.

4/20/50

0.5 kg

0.25 kg und 0.25 kg

4/30/70

0.6 kg

0.35 kg und 0.25 kg

4/50/100

0.7 kg

0.45 kg und 0.25 kg

4/80/150

1.0 kg

0.75 kg und 0.25 kg

Abhängig von der Grösse der vorgesehenen Verankerung, Profil und Rauigkeit des Untergrundes (angenommene Verankerungstiefe 150 mm).


  1. Verwendung von Sikadur®-30 für das Verkleben der Winkel sowie für das Füllen der Verankerungslöcher.

  2. Verwendung von Sikadur®-30 für das Verkleben der Winkel und Sika AnchorFix®-3030 für das Füllen der Verankerungslöcher.
Anwendungsschritte

UNTERGRUNDBESCHAFFENHEIT

Sika® CarboShear L als Klebebewehrung auf Beton

Empfohlene Mindest-Haftzugfestigkeiten des Betonuntergrundes nach Untergrundvorbereitung:

Mittelwert:

2.0 N/mm2

Mindestwert:

1.5 N/mm2

Die tatsächliche Haftzugfestigkeit des Betonuntergrundes ist zwingend zu prüfen.


Sollte der Betonuntergrund die Mindestanforderungen an die Haftzugfestigkeit nicht erfüllen, stehen folgende Alternativen mit Sika® Produkten zur Verfügung:

  • Sika® CarboDur® Schlitzlamellen (Typ S)
  • SikaWrap® Verstärkungsgewebe


Der Beton muss älter als 28 Tage sein (abhängig von Nachbehandlungsbedingungen, Betonsorte etc.).


Ebenheit des Untergrundes gemäss SIA 166:

2 m Länge:

Max. 5 mm

0.3 m Länge:

Max. 1 mm

UNTERGRUNDVORBEREITUNG

Beton und Mauerwerk

Der Untergrund muss tragfähig, trocken, sauber und frei von Zementhaut, Eis, stehendem Wasser, Fett und Öl, alten Oberflächenbehandlungen oder Anstrichen sowie losen und schlecht haftenden Teilen sein.


Als Untergrundvorbehandlung eignet sich Sandstrahlen oder Schleifen. Staub muss mit einem Staubsauger entfernt werden.



Betonreparaturen und Unebenheitsausgleichungen müssen mit einer der folgenden kraftschlüssigen Reparatur-Materialien ausgeführt werden:

Sikadur®-41+ oder Sikadur®-30, verfüllt mit maximal 1:1 Gew.-Teilen Sika® Quarzsand 0.3-0.9 mm. Für eine bessere Haftung ist Sikadur®-30 Normal vorgängig als Kratzspachtelung auf dem Betonuntergrund aufzubringen.


Wenn die Arbeiten mehr als 2 Tage vor der Applikation der Lamellen ausgeführt werden, muss die Oberfläche aufgeraut werden, damit eine gute Haftung zwischen Sikadur®-41+ und Sikadur®-30 gewährleistet ist (siehe entsprechende Produktdatenblätter):

Sika MonoTop®-4012 mit Sika MonoTop®-1010 oder SikaTop® Armatec®-110 EpoCem® als Haftbrücke (siehe entsprechende Produktdatenblätter).


Die Bauteilecke (spätere Lage der Umlenkung des Winkels) muss mit einer Fase oder Rundung versehen werden, welche mindestens dem Innenradius der Sika® CarboShear L Elemente entspricht (R = 25 mm). Dies kann beispielsweise durch Schleifen erfolgen.
