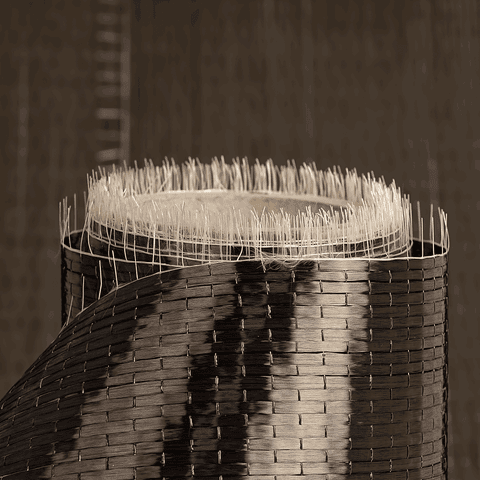

SikaWrap®-231 C

SikaWrap®-231 C

Tessuto di rinforzo in fibre di carbonio unidirezionali

Tessuto in fibra di carbonio con andamento unidirezionale delle fibre, ad elevata resistenza, per il rinforzo strutturale con procedimento a secco. Fibra asciutta: modulo di elasticità: 230'000N/mm2; resistenza a trazione: 4'900 N/mm2

  • Buona stabilità dimensionale grazie ai fili di trama
  • Tessuto multifunzionale per molteplici impieghi
  • Applicazione flessibile anche su superfici convesse (travi, montanti, camini, pilastri, pareti, soffitti a volta, silo ecc.)
  • Disponibile in differenti larghezze per un impiego ottimale
  • Bassa densità (peso addizionale minimo)
  • Estremamente economico rispetto alle tecniche di rinforzo convenzionali
Scheda dati del prodotto Mostra tutti i documenti

Impiego

Rinforzo di strutture portanti in calcestruzzo armato, muratura e legno sottoposte a sollecitazioni di flessione e di spinta:
  • Miglioramento della sicurezza antisismica delle murature
  • Rinforzo in caso di armature mancanti
  • Aumento della resistenza e della duttilità dei montanti
  • Aumento dei carichi utili
  • In caso di cambiamento di destinazione/ristrutturazione
  • Correzione di errori di dimensionamento e/o di costruzione
  • Aumento della resistenza sismica
  • Prolungamento della durata di utilizzo e della durevolezza
  • Allineamento a norme esistenti


Vantaggi

  • Buona stabilità dimensionale grazie ai fili di trama
  • Tessuto multifunzionale per molteplici impieghi
  • Applicazione flessibile anche su superfici convesse (travi, montanti, camini, pilastri, pareti, soffitti a volta, silo ecc.)
  • Disponibile in differenti larghezze per un impiego ottimale
  • Bassa densità (peso addizionale minimo)
  • Estremamente economico rispetto alle tecniche di rinforzo convenzionali

Imballaggio

Larghezza dei rotolo:

300 mm

600 mm

Lunghezza dei rotolo:

≥ 50 m

≥ 50 m

Cartone:

1 rotolo

1 rotolo

Dettagli del prodotto

Sustainability / Certifications / Approvals

CERTIFICATI / STANDARD

  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material
Informazioni sul prodotto

Struttura

Orientamento delle fibre:

0° (unidirezionale)

Ordito:

Fibre di carbonio nere (99 % del peso per unità di superficie)

Trama:

Fibre termoplastiche bianche (1 % del peso per unità di superficie)

Tipo di fibre

Fibre di carbonio ad alta resistenza

Conservazione

Nell’imballaggio originale integro: 24 mesi dalla data di produzione

Condizioni di stoccaggio

Temperatura di magazzinaggio tra +5 °C e +35 °C. Conservare all’asciutto. Proteggere dai raggi solari diretti.

Modulo di elasticità delle fibre asciutte

230 000 N/mm2(ISO 10618)

Resistenza a trazione delle fibre asciutte

4 900 N/mm2

(ISO 10618)

Allungamento a rottura delle fibre asciutte

1.7 %

(ISO 10618)

Spessore delle fibre asciutte

~ 0.129 mm

(Sulla base del contenuto di fibre)

Densità superficiale

235 ±10 g/m2

(Contenuto di fibre di carbonio)

Densità delle fibre asciutte

~ 1.80 g/cm3
System information

Struttura del sistema

Primer per calcestruzzo:

Sikadur®-330

Resina di laminatura:

Sikadur®-330

Tessuto in fibra di carbonio:

SikaWrap®-231 C

Il sistema descritto va assolutamente rispettato e non deve essere in nessun caso modificato.


Per indicazioni dettagliate sulle caratteristiche dell’eposside, i dati d’applicazione e informazioni generali si rimanda alla scheda dati di Sikadur®-330.


Technical Information

Spessore nominale del laminato

0.129 mm

Sezione nominale del laminato

129 mm2/m di larghezza

Resistenza alla trazione laminato

Valore medio:

4 300 N/mm2

Valore caratteristico:

3 850 N/mm2

* Modifica:

Provino di 50 mm

   Valori:

Nel senso della lunghezza delle fibre, monostrato, min. 27 provini per serie di test

Resistenza a trazione

Valore medio:

555 N/mm

Valore caratteristico:

497 N/mm

Modulo di elasticità a trazione del laminato

Valore medio:

225 kN/mm2

Valore caratteristico:

210 kN/mm2

* Modifica:

Provino di 50 mm

   Valori:

Nel senso della lunghezza delle fibre, monostrato, min. 27 provini per serie di test

Rigidità alla trazione

Valore medio:

29.0 MN/m

29.0 kN/m/‰ di dilatazione

Valore caratteristico:

27.1 MN/m

27.1 kN/m/‰ di dilatazione

Allungamento a rottura del laminato

1.91 %

(EN 2561)

Applicazione

Consumo

Consumo

1° strato, primer incluso:

0.7 - 1.2 kg/m2

Strato successivo:

~ 0.5 kg/m2
Fasi dell'applicazione

NATURA DEL SOTTOFONDO

Resistenza coesiva a trazione min. del substrato

1.0 N/mm2 o come richiesto dal calcolo statico.

PREPARAZIONE DEL SOTTOFONDO

Calcestruzzo e muratura

Portante, asciutto, pulito, privo di lattime, ghiaccio, acqua stagnate, oli, grassi, vecchi rivestimenti o trattamenti di superficie, parti friabili o in distacco.


Pretrattare il substrato mediante sabbiatura o smerigliatura. Aspirare accuratamente la polvere.


Effettuare i lavori di riparazione del calcestruzzo e di riprofilamento con una malta da riparazione appropriata, come Sikadur®-41+ o Sikadur®-30, caricato con mass. 1:1 parti in peso di Sika® Sabbia di quarzo 0.3-0.9 mm. Per assicurare una coesione buona e priva di pori con il substrato, per entrambi i prodotti applicare dapprima sul substrato in calcestruzzo una raschiatura di Sikadur®-30. Per maggiori indicazioni sulla messa in opera si rimanda alle schede dati dei rispettivi prodotti.
