Sikaflex®-292i
Vielseitig einsetzbarer Marine-Klebstoff
Sikaflex®-292i ist ein standfester, pastöser Einkomponenten-Polyurethan-Klebstoff, der mit Luftfeuchtigkeit aushärtet. Sikaflex®-292i verfügt über sehr gute Hafteigenschaften und hohe mechanische Belastbarkeit. Sikaflex®-292i erfüllt die Anforderungen der Internationalen Maritimen Organisation (IMO).
- Toleranzausgleichend
- Überlackierbar
- Breites Haftspektrum
- Wheelmark geprüft
- Lösemittelfrei und sehr geringer VOC-Gehalt
PRODUKTVORTEILE
- Toleranzausgleichend
- Überlackierbar
- Breites Haftspektrum
- Wheelmark geprüft
- Lösemittelfrei und sehr geringer VOC-Gehalt
Anwendung
Sikaflex®-292i ist geeignet für dynamisch stark beanspruchte, konstruktive Verklebungen im Schiff- und Bootsbau. Geeignete Untergrundmaterialien sind Metalle, insbesondere Aluminium (auch eloxiert), Grundierungen und Lackierungen (2-K-Systeme), keramische Werkstoffe, Kunststoffe wie GFK (ungesättigtes Polyesterharz), ABS etc. Herstellerempfehlungen beachten bevor Sikaflex®-292i auf spannungsrissgefährdeten Materialien verwendet wird. Dieses Produkt ist nur für erfahrene Anwender geeignet. Um Haftung und Materialverträglichkeit sicherzustellen, müssen Vorversuche mit Originalmaterialien unter den jeweiligen Bedingungen durchgeführt werden.Verpackung
| Kartusche | 300 ml |
Produktedetails
| Chemische Basis | 1-K Polyurethan | |
| Farbe (CQP001-1) | Schwarz, weiss | |
| Härtungsmechanismus | Feuchtigkeitshärtend | |
| Dichte (vor Aushärtung) | je nach Farbe | 1.3 kg/l |
| Standfestigkeit (CQP061-1) | Sehr gut | |
| Verarbeitungstemperatur | 10 bis 40 °C | |
| Hautbildezeit (CQP019-1) | 40 Minuten A | |
| Durchhärtegeschwindigkeit (CQP049-1) | Siehe Diagramm 1 | |
| Volumenänderung (CQP014-1) | -2 % | |
| Härte Shore A (CQP023-1 / ISO 48-4) | 50 | |
| Zugfestigkeit (CQP036-1 / ISO 527) | 3 MPa | |
| Reissdehnung (CQP036-1 / ISO 527) | 600 % | |
| Weiterreisswiderstand (CQP045-1 / ISO 34) | 8 N/mm | |
| Zugscherfestigkeit (CQP046-1 / ISO 4587) | 2 MPa | |
| Einsatztemperatur (CQP509-1 / CQP513-1) |
4 Stunden 1 Stunde | -50 bis 90 °C 120 °C 140 °C |
| Haltbarkeit | 12 Monate B |
| CQP = Corporate Quality Procedure | B) 23 °C / 50 % r.F. | C) Lagerung unter 25 °C |
HÄRTUNGSMECHANISMUS
Sikaflex®-292i härtet durch Reaktion mit Luftfeuchtigkeit aus. Bei niedriger Temperatur ist der Wassergehalt der Luft geringer und die Vernetzungsreaktion verläuft etwas langsamer (siehe Diagramm 1).

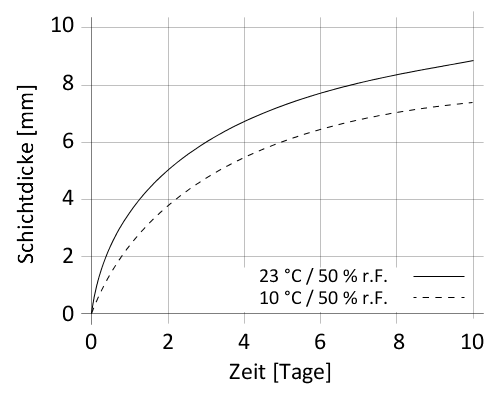

Diagram 1: Durchhärtegeschwindigkeit von Sikaflex®-292i
CHEMISCHE BESTÄNDIGKEIT
Sikaflex®-292i ist im Allgemeinen beständig gegen Süsswasser, Meerwasser, verdünnte Säuren und verdünnte Laugen; kurzzeitig beständig gegen Kraftstoffe, Mineralöle, pflanzliche und tierische Fette und Öle; nicht beständig gegen organische Säuren, Glykol, konzentrierte Mineralsäuren und Laugen oder Lösungsmittel.
Applikation
Oberflächenvorbehandlung
Die Haftflächen müssen sauber, trocken und frei von Fett, Öl, Staub und Verunreinigungen sein.
Die Oberflächenvorbehandlung hängt von der spezifischen Beschaffenheit des Untergrundes ab und ist entscheidend für eine dauerhafte Verbindung.
Hinweise zur Untergrundvorbehandlung sind in der aktuellen Sika® Vorbehandlungstabelle zu finden. Die dort enthaltenen Informationen basieren auf Erfahrungen und müssen in jedem Fall durch Vorversuche mit Orginalmaterialien überprüft werden.
Verarbeitung
Sikaflex®-292i kann zwischen 10 °C und 40 °C verarbeitet werden. Änderungen in der Reaktivität und den Applikationseigenschaften müssen berücksichtigt werden. Die optimale Temperatur für Untergrund und Klebstoff liegt zwischen 15 °C und 25 °C.
Viskositätsanstieg bei kühlen Temperaturen beachten. Für eine leichte Verarbeitung den Klebstoff auf Raumtemperatur erwärmen.
Für eine gleichmässige Klebstoffschichtdicke empfiehlt es sich, den Klebstoff in Form einer Dreiecksraupe aufzutragen (siehe Abbildung 1):
Abbildung 1: Empfohlener Klebstoffauftrag
Sikaflex®-292i mit einer geeigneten Kartuschenpistole verarbeiten. Die Hautbildezeit ist bei heissem und feuchtem Klima deutlich kürzer. Bauteile immer innerhalb der Hautbildezeit fügen. Nachdem sich eine Haut gebildet hat, nicht mehr verpressen.
Abglätten
Das Abglätten muss vor der Hautbildung des Klebstoffes erfolgen. Zum Abglätten empfehlen wir Sika® Abglättmittel N. Andere Abglättmittel müssen auf ihre Eignung überprüft werden.
Entfernung
Nicht ausgehärtetes Sikaflex®-292i kann mit Sika® Remover-208 oder anderen geeigneten Lösemitteln von Werkzeugen und Geräten entfernt werden. Ausgehärtetes Material kann nur noch mechanisch entfernt werden.
Hände/Haut müssen sofort mit geeigneten Reinigungstüchern (z. B. Sika® Cleaner-350H) oder Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!
